燈泡式潛水貫流泵 燈泡泵流道的水力性能類似于燈泡貫流泵，流道為平直管，水流軸向通過流道，這種結構型式水力性能較佳，流道損失相對較小，裝置效率高；軸伸貫流泵流道為S形，彎曲的流道使水力損失增大，泵裝置效率相對較低；豎井貫流泵的裝置效率介于潛水貫流泵和軸伸貫流泵之間，流道為平直管式，水流從豎井的兩側通過流道。根據水利部南水北調同臺測試對比試驗成果，對比轉速為900m·kW的軸流式模型葉輪配不同型式的貫流式流道進行同臺對比測試，實驗成果表明燈泡貫流式機組效率高于軸伸貫流式，在H=2.5～3.5m，Q=350~400L/s時，效率高2%～3%。

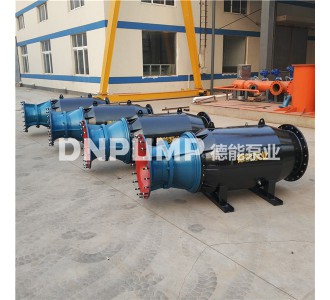

燈泡式潛水貫流泵 燈泡泵圖片

水泵參數：

1.貫流泵型號：QGL、QZWG

2.流量：1000m3/h -26000m3/h

3.楊程：1m-10m

4.電機功率：15KW-500KW

5.電壓等級：380V-10KV

6.自帶10米潛水電纜

安裝示意圖

現場安裝圖

貫流泵電機為臥式結構，軸伸端(前端)為座式滾動軸承，非軸伸端(后端)為端蓋式滾動軸承。軸承的安裝結構對電機運行的軸承溫升、噪音、使用壽命關系重大，并且軸承的彈道間隙可調確保軸承運行在狀態。

發明內容本實用新型的目的是為了克服現有技術的不足，提供一種貫流泵電機后端軸承的安裝結構，它的結構設置合理，能使電機安裝順利，并能確保電機運行良好。實現上述目的的技術方案是一種貫流泵電機后端軸承的安裝結構，包括轉軸、固定在轉軸的非軸伸端的軸承支架、嵌裝在軸承支架內前部的軸承內座、安裝在軸承支架后部并連接在軸承內座后端的軸承外座、連接在軸承外座后端的外蓋、安裝在軸承內座內腔中的軸向推力軸承、安裝在軸承外座內腔中的徑向推力軸承。
