大流量調水用貫流泵 品質之選該泵一般臥式安裝使用。QGL系列潛水貫流泵是將潛水電機與貫流泵技術結合而產生的新型機電一體化產品，既保持了貫流泵本身的優點，又利用潛水電機技術、克服了傳統貫流泵電機冷卻、散熱、密封等難題。它由電動機、減速裝置和水泵組成一整體，裝設在水下堤壩內部的機坑內，其進出水流道位于一條直線上，近似直圓筒形，水力損失少，提水效率高，且結構緊湊，安裝、檢修方便，泵站工程簡單。

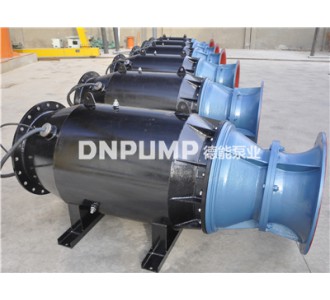

大流量調水用貫流泵 品質之選圖片

近年來，隨著我國社會城市化進度加快，市政應急防洪排澇成為很重要的一項任務，因而對低揚程、大流量的軸流泵提出了新的要求。其中采用橫軸式結構的貫流泵得到了廣泛重視，不僅大量使用在市政排水、供水中，在南水北調東線工程中也有淮安四站、金湖、淮陰三站、泗洪、劉老澗二站、邳州、藺家壩、韓莊、二級壩等9個泵站采用了這種形式的泵。貫流泵實際是適用于低揚程、具有特殊結構的橫軸式軸流泵。該泵的葉輪可以是固定式、半調節式或全調節式。從泵的吸入口至壓出流道，液流沿著一條短而直的管狀流道流動，所以泵裝置的效率高、重量輕、安裝維修方便且泵站投資少。

安裝示意圖

潛水貫流栗裝置將電機、軸承及齒輪箱等設備布置在流道內，機組段采用全金屬殼體。栗裝置進、出水流道順直，水力損失小，栗裝置水力效率高；土建結構簡單，開挖深度小；潛水電機與栗連成一體，結構緊湊；不需要潤滑、冷卻用水，不需要附加的散熱設施等優點。

葉輪、導葉體與進、出水流道相互耦合的水力性能共同決定了栗裝置整體水力效率的高低，在相同水力模型情況下，出水流道的水力損失與葉輪出口環量的回收效果是影響栗裝置整體水力性能的主要因素。潛水貫流栗裝置在導葉體出口處安裝有燈泡體，若燈泡體設計不好將會直接增加燈泡體段的水力損失，進而導致出水流道的水力損失增加，甚至會導致燈泡體段內產生漩渦等不良流態，從而大幅度降低貫流栗裝置的水力效率，嚴重時將會影響栗裝置的安全穩定運行。燈泡體的水力損失占整個過流部件水力損失的比重相對較大，無論是燈泡體的水力損失還是對導葉體出口剩余環量的進一步回收都與燈泡體的設計直接相關。在燈泡式潛水貫流栗裝置進、出水流道三維形體方面也開展了一部分研究工作，栗裝置的水力效率獲得了提高，但傳統的潛水貫流栗裝置采用水平式進、出水流道，但這種型式的進、出水流道出口頂高程較低，導致出水池翼墻的高度較大，增加了工程的土建投資；栗裝置在低揚程運行時，存在傳統的導葉體對葉輪出口環量的回收效果并不顯著的問題。
