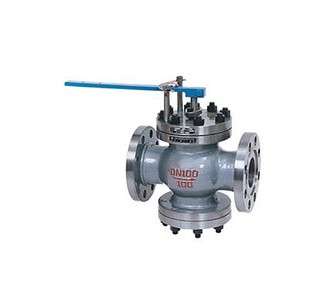

T40H-40、T40H-100 型給水回轉式調節閥：適用于中、低壓鍋爐給水管道和高壓加熱器疏水管上，通過轉動圓筒形閥瓣
使其與閥座形成的窗口面積改變，從而實現調節流量的目的。給水回轉式調節閥的回轉啟閉角度為 60°,由調節閥上方
的開度指示板來指示。可配用電動執行裝置，實行遠程自動化操作。
產品性能參數
T40H-40、T40H-100 型給水回轉式調節閥主要性能參數
型號 PN 工作壓力/MPa 適用溫度/℃ 適用介質
T40H-40 40 4.0 ≤200 水、蒸汽
T40H-100 100 10.0
返回頁首 ?
產品零部件材料
T40H-40、T40H-100 型給水回轉式調節閥零部件材料
型號 材料
閥體 閥座 閥瓣 拔桿 閥桿 緊固件 填料
T40H-40 優質碳素鋼 鉻不銹鋼 鉻不銹鋼 鉻不銹鋼 鉻不銹鋼 優質鋼 柔性石墨
T40H-100
返回頁首 ?
產品外形及結構尺寸
T40H-40 型給水回轉式調節閥主要外形及結構尺寸
DN 蕞大流通面積/cm2 L H D D1 D2 D3 b f f1 z×Φd
50 1.89 230 245 160 125 100 88 20 3 4 4×Φ18
65 2.72 290 250 180 145 120 1140 22 3 4 8×Φ18
80 6.4 310 255 195 160 135 121 24 3 4 8×Φ18
100 8.4 350 280 230 190 160 150 26 3 4.5 8×Φ23
返回頁首 ?
T40H-100 型給水回轉式調節閥主要外形及結構尺寸
DN 蕞大流通面積/cm2 L H D D1 D2 D3 b f f1 z×Φd
50 1.27 300 250 195 145 115 88 28 3 4 4×Φ25
80 5.5 380 255 230 180 150 121 34 3 4 8×Φ25
100 15 400 288 265 210 175 150 38 3 4.5 8×Φ30
150 19 450 340 350 290 250 204 46 3 4.5 12×Φ34
200 55 710 455 430 360 315 260 54 3 4.5 12×Φ40
