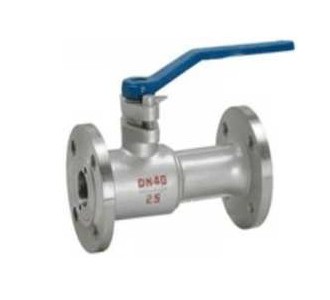

產品概述
高溫球閥是采用新型密封材料為閥座,經同類產品聚四氟乙烯做密封的球閥,使用壽命提高了3-5倍。
具有性能穩定、密封可靠、磨擦力小、開關輕便、耐高溫、耐磨、耐油、耐腐蝕、使用壽命長等優點，
高溫球閥與截止閥、柱塞閥、排污閥，結構長度相符，擴大了球閥使用范圍，廣泛用于石油、化工、橡膠、造紙、
等行業，可替代截止閥、柱塞閥、快速排污閥。適用介質：水、蒸汽、導熱油等酸類，使用溫度：≤350
性能參數
型號 公稱壓力(MPa) 強度試驗壓力(MPa) 密封試驗壓(MPa) 適用溫度(℃) 適用介質
QJ41M/F-16C 1.6 2.4 1.8 -28～+300 (M/F) 導熱油、水、
蒸汽、氣體、油品、硝酸類腐蝕性介質、醋酸類腐蝕性介質
QJ41M/F-16C 2.5 3.8 2.8 -28～+350 (PPN)
主要零部件材料:
序號 零部件名稱 材料
1 閥體 球墨鑄鐵、碳素鋼、鑄不銹鋼
2 密封圈 (M/F)高強度耐磨碳結石墨≤300℃ (PPN)對蒞聚苯、溫度≤350℃
3 球 不銹鋼
4 填料 聚四氟乙烯
5 填料壓蓋 QT450－10球墨鑄鐵
6 閥桿 碳素鋼、鉻不銹鋼
7 手柄 碳鋼
主要技術參數
型號 規格 尺寸
L D D 1 D 2 z-φd H b
QJ41M/F-1615 130 95 65 45 4-14 85 14
20 150 105 75 55 4-14 95 16
25 160 115 85 65 4-14 103 16
32 180 135 100 78 4-18 105 18
40 200 145 110 85 4-18 120 18
50 230 160 125 100 4-18 195 20
65 290 180 145 120 4-18 195 20
80 310 195 160 135 8-18 215 22
100 350 215 180 155 8-18 253 24
?
