日本橫河混合信號示波器DLM4000橫河示波器橫河數字示波器

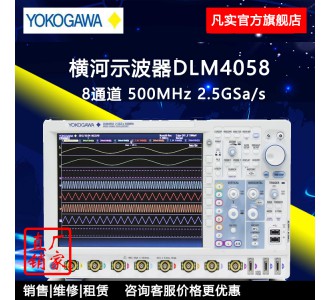

DLM4000是一臺獨特的8通道混合信號示波器，適用于嵌入式系統、電力電子、機電一體化和汽車行業的測試和調試應用。可以選擇350MHz帶寬或500MHz帶寬，采樣率高達2.5G/s。

DLM4000擁有8個模擬輸入通道，第8通道可切換為8-bit邏輯輸入通道，選配16-bit邏輯輸入選件后，可進行24-bit邏輯分析。



DLM4000先進的測量和分析功能包括電源分析功能、串行總線分析功能、實時數字濾波、用戶自定義運算等等。高達250Mpts的存儲深度使DLM4000成為工程師理想的測試測量工具，而12.1英寸的大顯示屏、緊湊型臥式機身、符合人體工學以及友好的用戶界面則讓DLM4000操作起來更便捷。



12.1英寸LCD顯示屏可輕松觀測8路波形

CN Screen Shot 2013



CN Dlm4000 Back



8通道DLM4000的典型應用領域

電機控制和變頻器電路開發



Cipy Thi One

能否讓電機效率更高、性能更好、可靠性更佳，關鍵在于變頻器設計和“智能功率模塊”。對此，必須要進行多通道、高速波形測量，4通道示波器的通道數顯然不夠。DLM4000擁有8個模擬輸入通道，為當今的工程師們提供了一個便捷的、全面的測量工具。



例:

?三相電機的3電壓&3電流測量

?測量變頻器內6個IGBT的柵極驅動信號



4通道示波器的局限性:由于通道數量少，4通道示波器無法完成整個系統的測量。真正的難點在于測量變頻器內IGBT門極信號之間的時序。同時，4通道示波器也無法勝任三相電壓/電流的測量以及電機驅動IC輸入輸出信號的確認。而8通道MSO可以為上述問題提供真正實用的解決方案。



電子控制單元(ECU)和機電測試



Electronic Control Unit

對于電子控制單元(ECU)，必須要測量大量的模擬、數字以及串行總線輸入輸出信號。DLM4000擁有足夠的通道和良好的構架，可以在執行UART、I2C、SPI、CAN、LIN和FlexRay協議分析的同時監視8個模擬通道以及多達24-bit的邏輯輸入，能顯著提高開發速度。這些是4通道示波器無法完成的。



例:

?模擬輸入輸出信號和串行總線控制信號

?使用模擬通道對數字波形進行嚴格實時觀測



4通道MSO示波器的局限性:選擇邏輯輸入選件以后，4通道MSO的通道數足夠了，但還有不能解決的問題。單獨使用邏輯輸入進行數字波形分析時，無法捕捉電壓漂移、噪聲、失真/振鈴、上升/下降時間等異常現象。在ECU測試中，要求 嚴格測試所有數字波形，多路模擬輸入通道示波器才是ECU測試的最佳工具。



超大采集內存（250MPts）



DLM4000測量時間和采樣率之間的關系



超大采集內存成就兩大優勢，既可執行長時間捕捉，又可保持高速采樣率。因此，所有基于時間設置的測量帶寬變得更加有效。



基本公式：



測量時間=存儲長度/采樣率



在單次觸發模式下，通過增加最大內存選件(/M3)可以對10kHz信號持續捕捉1小時以上。即使采樣率為1.25GS/s，相同內存條件也可以捕捉200ms信號。



DLM4000測量時間和采樣率之間的關系

需要注意的是，存儲空間不足的示波器可能導致采樣率低，并且無 法準確捕捉波形



完全獨立的兩個縮放窗口



DLM4000完全獨立的兩個縮放窗口

完全獨立的兩個縮放窗口不但可以分析所有輸入通道內異常現象產生的原因及影響，也可以觀測和比較不同速率下不同串行總線的細節和時序。



高級波形搜索功能



DLM4000高級波形搜索功能

使用各種搜索功能，可方便快捷地分析高達250Mpts 的單次波形。
