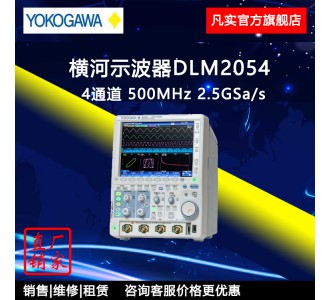

日本橫河混合信號示波器DLM2000橫河示波器橫河數字示波器

DLM2000是臺式數字信號示波器，可用于設計和調試電子器件。它采用人體工程學設計，使用方便，并且包含了很多功能。其帶寬為200至500MHz，存儲器為12.5到125MP，確保總有一款DLM2000能滿足您的應用和預算。使用DLM2000行業領先的DLMmicrositeimagewebspace“靈活MSO輸入”，您可以選擇通道4作為模擬輸入，或用它采集8位邏輯信號。現代電子器件包含模擬和數字電路，而使用DLM2000靈活的MSO輸入，您可對兩者進行測量，包括混合信號觸發以及并行或串行總線的解碼。

靈活的輸入和性能

操作簡便&易于觀測

操作簡便。直立式機身加上大屏幕使得查看顯示非常方便。

我們提供大尺寸的LCD屏幕(8.4英吋)讓您擁有更好的視野。還有直立式機身設計節省了桌面或工作臺的空間。它是一款設計緊湊、操作簡便、易于觀測的“個人示波器”。

DLM2000特點17DLM2000特點23

4個或更多通道上的信號觀測...

靈活的MSO輸入

捕捉模擬和邏輯混合信號DLM2000圖1

4個通道遠遠不能滿足數字控制電路的測試需求。DLM2000系列將通道4的模擬輸入轉換為8位邏輯輸入，因此可用作3個模擬輸入通道加8位邏輯輸入信號的MSO(混合信號示波器)。

3通道模擬+8位邏輯

通過使用邏輯通道最多可測量11個通道信號

使用邏輯輸入，最多可同時觀測11個通道信號，包含3個模擬通道加上8位邏輯信號。使用邏輯輸入不僅能夠觀測數據和控制信號，或用作觸發源，還可以用于分析I2C和SPI串行總線。

DLM2000圖9 使用ScopeCORE的快速數據處理

使用我們享有專利的ScopeCORE快速數據處理IC，即使有11個輸入信號也可實現實時顯示。

DLM2000圖3

DLM2000系列產品線

項目 型號 DLM2022

710105 DLM2032

710115 DLM2052

710125 DLM2024

710110 DLM2034

710120 DLM2054

710130

模擬輸入通道 2 4*

邏輯輸入

-

8位

最高采樣速率

2.5GS/s(交錯模式開啟)

頻率特性

200MHz

350MHz

500MHz

200MHz

350MHz

500MHz

最大記錄長度

62.5M點(單個測量,存儲長度：/M1S,交錯模式開啟)

125M點(單個測量，存儲長度：/M2，交錯模式開啟)

*或者當使用邏輯輸入時，為3個通道

先進的波形記錄儀采集引擎

具有大容量內存和歷史記錄功能，不會錯過一個歷史波形。多種觸發功能，能可靠地捕捉需要的波形。

大容量(125M點)內存支持長時間測量

對于單次觸發模式中的2通道測量，可以添加/M2內存擴展選項，為您最多提供125M點的大容量內存。10,000Hz的信號頻率可保存5,000秒。即使是1.25GS/s的采樣速率，也可捕捉到0.1秒的波形。

連續測量

單次測量

2通道、4通道相同 使用4通道(對于DLM20x2，使用2通道) 使用2通道(對于DLM20x2，使用1通道)

標準

1.25M點 6.25M點

12.5M點

/M1、/M1S內存選件

6.25M點

25M點

62.5M點

/M2內存選件

12.5M點

62.5M點

125M點

提示：/M1、/M2內存擴展選件只適用于4通道機型。/M1S選件只適用于2通道機型。

歷史存儲功能-通過波形回放功能，不會丟失異常波形。

使用DLM2000系列，在采集存儲器中最多可保存20,000屏之前捕捉的波形。使用DLM2000歷史1歷史存儲功能，可以在屏幕上顯示單屏或全部歷史波形數據。可對歷史波形執行光標測量、計算和其它操作。使用歷史功能，可分析很少出現的異常信號。

DLM2000圖4

歷史搜索功能

可在20,000屏歷史波形中搜索滿足某種條件的波形。可對找到的波形執行光標測量和其它分析。

重放功能

使用旋鈕可按順序顯示波形，每次一個波形。使用重放功能，可自動回放、暫停、快進和倒放歷史波形。

捕捉模擬/數字組合波形的觸發功能

DLM2000系列提供多種方便配置的、結合模擬和邏輯輸入的觸發功能，比如邊沿觸發、增強觸發和B觸發功能。

DLM2000觸發功能71

DLM2000觸發功能81

觸發功能示例

A-B(n)觸發：

在信號B的第7個邊沿觸發。該觸發功能被廣泛應用于事件偏移測試，比如非標準圖像信號的垂直/水平周期或電機參考位置脈沖和驅動脈沖。 DLM2000觸發功能2

串行碼型觸發(用戶定義)：

在任意設置碼型上觸發，最多128位。對于檢測ID/數據和專用通信格式的其它部分信息，非常有效。

DLM2000觸發功能3

雙總線觸發：

CAN和LIN總線組合觸發。I2C+SPI總線觸發，還可用其它組合觸發。

LIN或CAN總線信號滿足觸發條件是發生。

DLM2000觸發功能4
