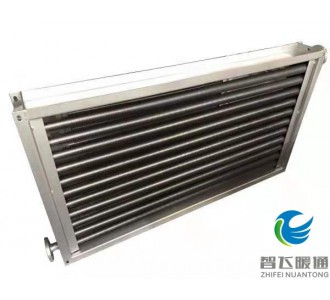

一、SRL鋼鋁散熱器概述

  1．SRL鋼鋁散熱器的翅片管采用鋼管繞鋁翅片工藝，光滑無毛刺，無皺折，易清洗，在采暖空調工程中進行濕式冷卻時易排除翅片外表的凝結水，在干燥加熱及其它熱交換場合不易結塵、結垢；

  2．SRL鋼鋁散熱器由碳鋼框架、鋼鋁翅片散熱排管組成，散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；

  3．SRL鋼鋁散熱器是采用鋼管鋁翅片管束組成，在順氣流方向分二排、三排兩種，共有37種型號；

4．SRL鋼鋁散熱器的工作熱介質可以為蒸汽或熱水，蒸汽（≤1.0MPa），熱水（≤160℃）；

5．SRL鋼鋁散熱器具有傳熱性能好、強度高、流動損失小、防腐蝕性能高，在長期的冷熱工況下不易變形，工作壽命長等優點；

6．SRL鋼鋁蒸汽散熱器主要用于熱風采暖、空氣調節及干燥裝置的空氣加熱系統中，是熱風裝置中的主要設備，在當前的工礦企業，各大型建筑物的采暖通風系統中廣泛應用；

7．SRL鋼鋁散熱器型號表示說明：①×②/③

①、 ②—分別為散熱器長，寬尺寸分米化整

          ③—表示散熱管的排數

舉例：12×5/3表示：表面長1250mm,寬545,由3排散熱管組成。

二、SRL鋼鋁散熱器特點

  1．結構緊湊：采用鋼管鋁翅片管束，接觸緊密，散熱性能好；

2．節約成本：價格遠低于熱風爐的價格，其性能價格比高；

3．精心加工：加工技術先進，嚴格的質保體系，嚴格組織、精心加工；

4．便于安裝：安裝、使用、維護簡單方便，勞動強度低；

5．鋼鋁軋制：SRL散熱翅片管由鋼鋁復合管整體軋制而成，無接觸熱阻，強度高，耐熱震和機械震動，熱膨脹性能好，且具有可觀的擴展換熱面，用這種翅片管制成的換熱器，效果領先串片或繞片式換熱器。

三、SRL鋼鋁散熱器技術參數

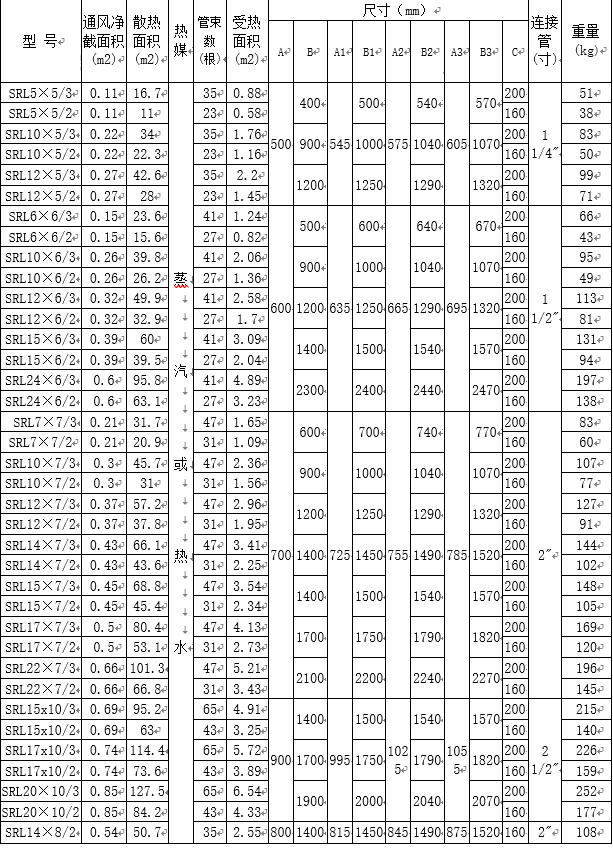

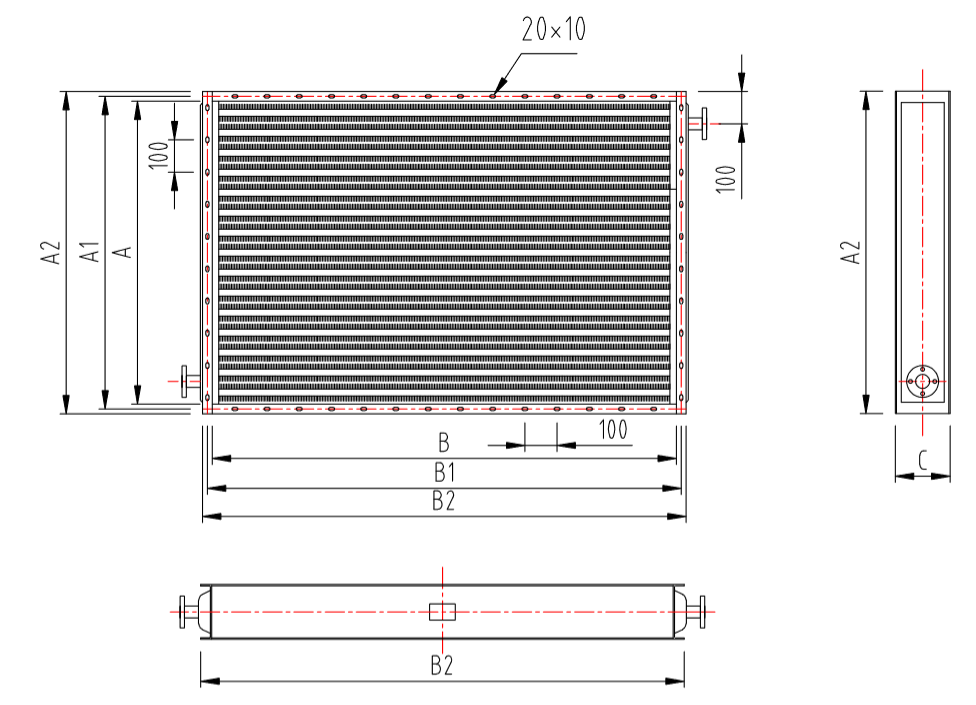

表二．SRL散熱器散熱面積F（m²）、通風凈截面積Ff（m²）、參考重量W（Kg）、安裝尺寸等一覽表
