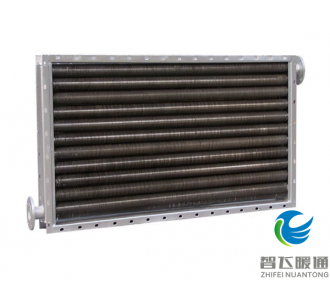

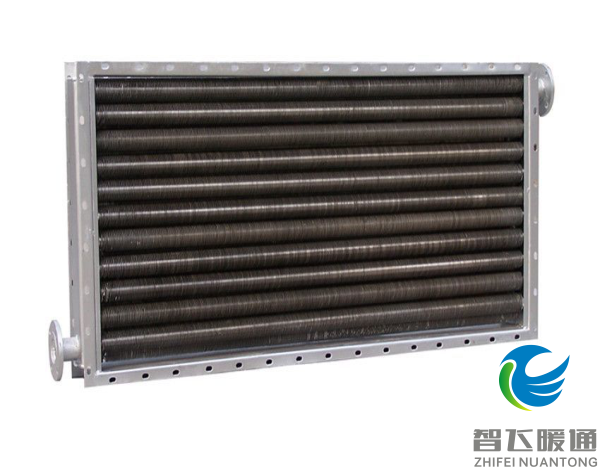

SZL型烘干散熱器

一、SZL型烘干散熱器概述

  2．SZL烘干散熱器由碳鋼框架、鋼鋁復合翅片散熱排管組成，散熱排管采用框架固定，結構緊湊，氣密性好，安裝方便；

  3．SZL烘干散熱器是采用鋼管鋁翅片管束組成，在順氣流方向分二排、三排兩種，共有37種型號；

4．SZL烘干散熱器的工作熱介質可以為蒸汽或熱水，蒸汽（≤1.6MPa），熱水（≤180℃）；

5．SZL烘干散熱器具有傳熱性能好、強度高、流動損失小、防腐蝕性能高，在長期的冷熱工況下不易變形，工作壽命長等優點；

6．SZL烘干蒸汽散熱器主要用于熱風采暖、空氣調節及干燥裝置的空氣加熱系統中，是熱風裝置中的主要設備，在當前的工礦企業，各大型建筑物的采暖通風系統中廣泛應用；

7．SZL烘干散熱器型號表示說明：①×②/③

①、 ②—分別為散熱器長，寬尺寸分米化整

               ③—表示散熱管的排數

舉例：20×10/3表示：表面長2000mm,寬1000,由3排散熱管組成。

二、SZL烘干散熱器特點

  1．結構緊湊：采用鋼管扎鋁翅片管束，接觸緊密，散熱性能好；

2．節約成本：價格遠低于熱風爐的價格，其性能價格比高；

3．精心加工：加工技術先進，嚴格的質保體系，嚴格組織、精心加工；

4．便于安裝：安裝、使用、維護簡單方便，勞動強度低；

5．鋼鋁軋制：SZL散熱翅片管由鋼鋁復合管整體軋制而成，無接觸熱阻，強度高，耐熱震和機械震動，熱膨脹性能好，且具有可觀的擴展換熱面，用這種翅片管制成的換熱器，效果領先串片或繞片式換熱器。

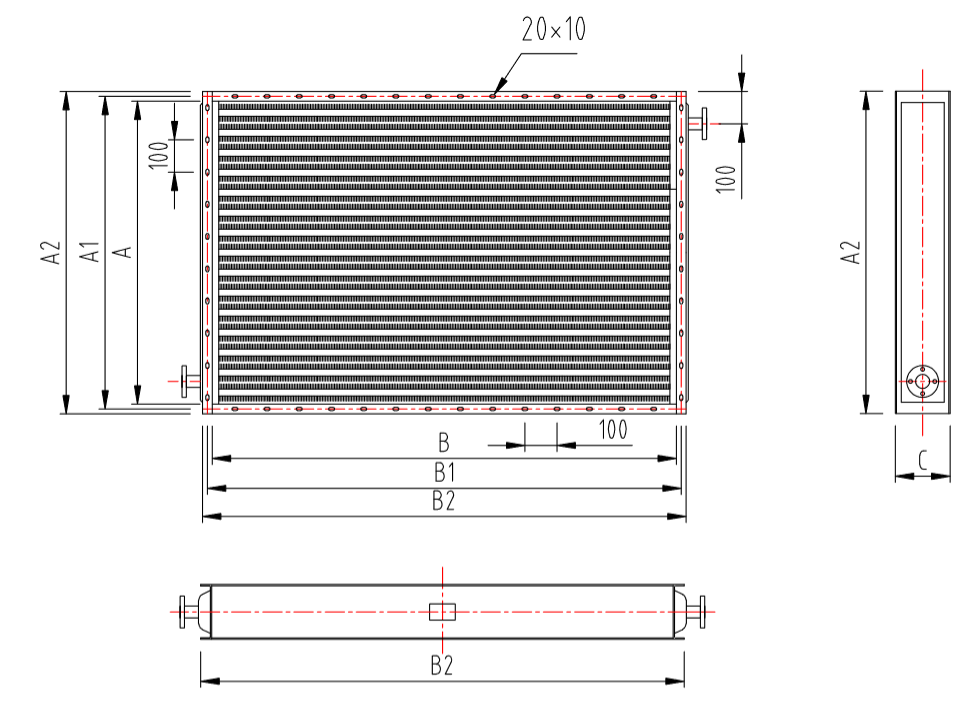

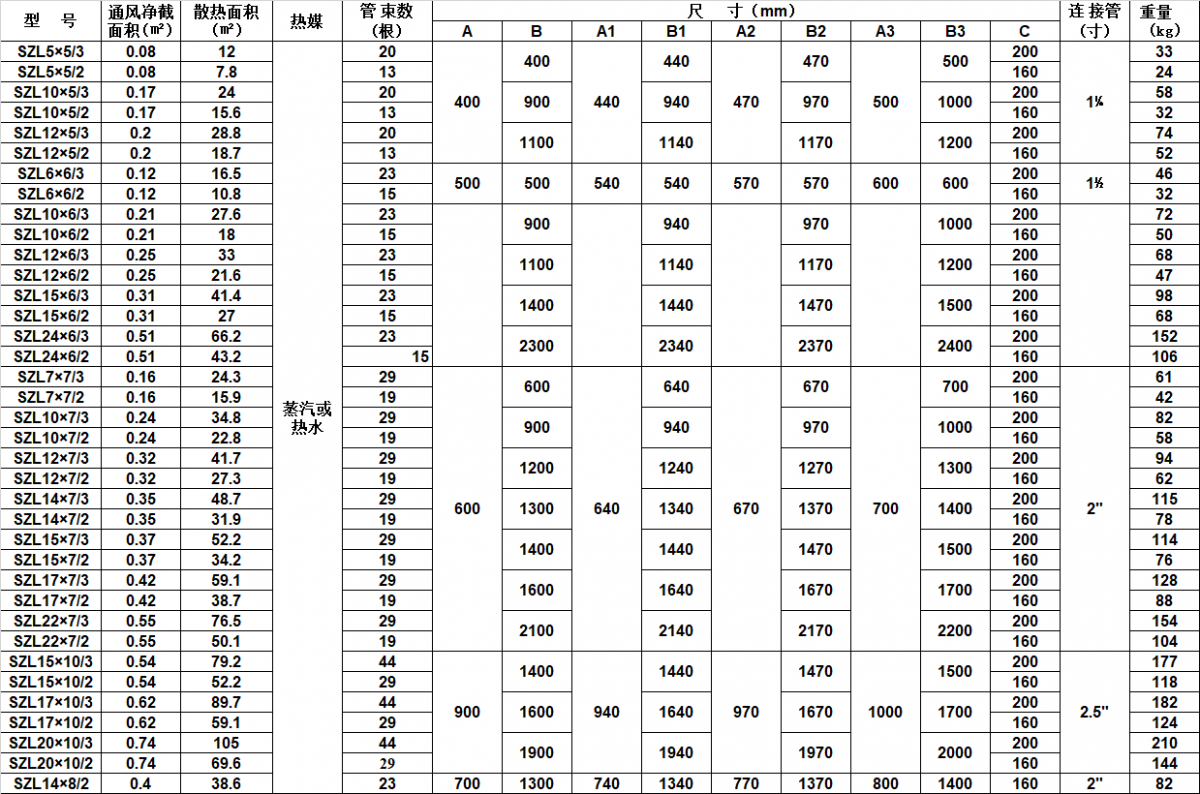

表二．SZL散熱器散熱面積F（㎡）、通風凈截面積Ff（㎡）、參考重量W（Kg）、安裝尺寸等一覽表
