智能高頻開關電力操作電源系統基本組件（一）
主要介紹基本組件的原理、參數指標、接口關系、設計參考，同時詳細介紹基本組件在系統中的使用方法。
1.充電模塊原理介紹
三相交流電源經過emi濾波器輸入到整流電路，將交流整流為脈動的直流輸出，通過無源功率因數校正（pfc）電路，將脈動的直流轉換為平直的直流電源，dc/ac高頻逆變器將直流轉換為高頻交流電源，通過高頻整流電路將高頻的ac轉換為高頻脈動的直流，此直流通過高頻濾波輸出。
其中dc/ac高頻變換電路在脈寬調制（pwm）電路的控制下通過調整變換電路的脈沖寬度，以實現電壓調整（包括穩壓和電壓整定）。
整個充電模塊在微機系統的監控下工作，包括模塊的保護、電壓調整等，同時微機實現將充電模塊的運行數據上報到監控模塊和接受監控模塊的控制命令。
2.充電模塊技術指標
充電模塊的主要功能是實現ac/dc變換。充電模塊可以在自動（監控模塊控制）和手動（人為控制）兩種工作方式下工作。充電模塊有四種型號，以適應用戶的不同需要：
3.充電模塊接口
充電模塊通過模塊后面板的一體化輸出插座輸出信號，
4.充電模塊使用說明

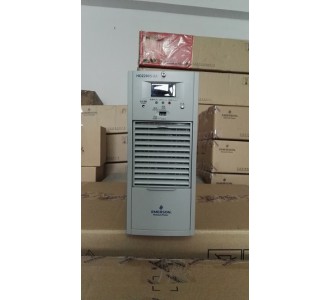

充電模塊前面板上的高亮度led數碼管指示模塊的輸出電壓或電流，由顯示轉換開關進行切換。
面板上的發光二極管分別指示模塊輸入電源正常（綠色）、模塊保護（黃色）、模塊故障（紅色）。 其中，模塊保護包括交流過、欠壓，過溫、缺相，輸出欠壓等；模塊故障包括模塊輸出過壓。
模塊面板上嵌入的電位器用來調整模塊在手動狀態下的輸出電壓，注意只有在手動方式下，調節該電位器才起作用。
充電模塊地址及手動/自動撥碼開關用來設置模塊通訊地址和選擇手動功能，
廣深直流屏技術服務中心為發電廠、水電站、光伏電站、石化、冶金、煤礦、水泥等行業提供直流電源產品代理銷售和維修升級改造技術支持服務，包括變電站直流屏安裝、直流屏維修、直流屏故障分析、直流屏改造、直流屏備件保障和蓄電池測試維護等服務,如需了解更多產品及資訊,歡迎來電咨詢！
自動/手動工作方式：
自動：在自動工作方式下，模塊的輸出電壓、限流點、開關機均由監控模塊進行控制，人工無法進行干預，如果模塊設計用作合閘模塊，對電池進行充電，一般應設置為自動工作方式。
手動：手動狀態下，模塊的輸出電壓有上述介紹的面板電位器進行調整，模塊的輸出電壓、限流點和開關機等均不受監控模塊控制，但可以將模塊的運行參數上報給監控模塊。如果模塊連接到控制母線上，為單一穩定電壓輸出，應將模塊設置為手動狀態，調整電位器為需要輸出的電壓值，此時模塊的限流點全部放開，為105％～110％。
注意：
調節電位器可使充電模塊輸出電壓z高可達到284v/142v，在系統正常時請勿隨意調節該電位器。由于不同用戶選擇蓄電池的節數有差異，為安全起見，充電模塊的輸出在出廠時已整定在234v/117v浮充電壓值上。
