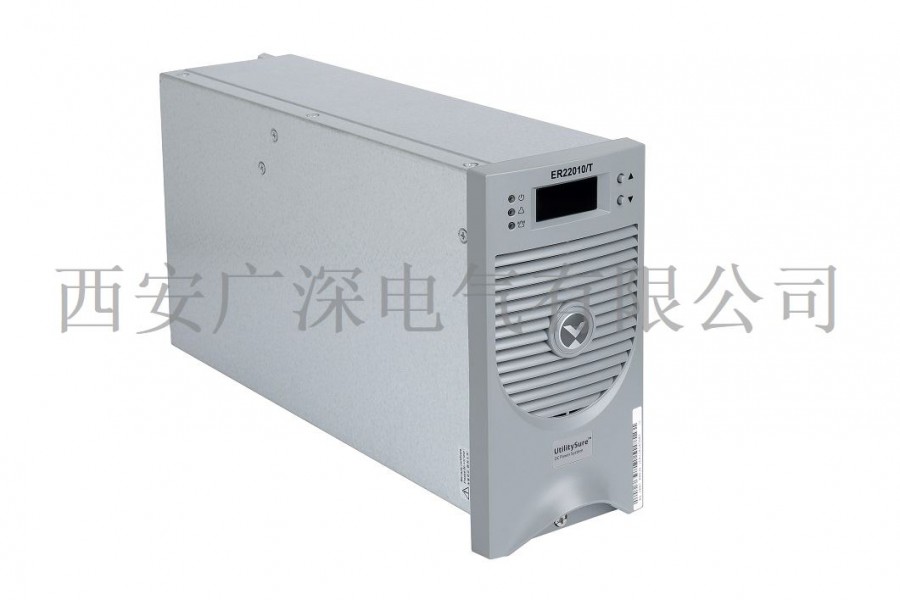

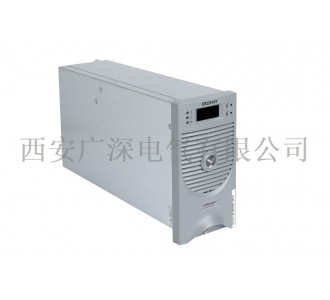

一、艾默生ER22010/T整流模塊工作原理介紹

(1) 三相交流輸人首先經防雷處理和EMI濾波。該部分電路可有效吸收雷擊殘壓和電網尖峰，保Z模塊后級電路的安全。

(2) 三相交流經整流和無源PFC后轉換成高壓直流電，經全橋PWM電路后轉換為高頻交流，再經高頻變壓器隔離降壓后整流輸出。

(3) 模塊控制部分負責PWM信號產生及控制，保Z輸出穩定，同時對模塊各部分進行保護，提供“四遙”接口。

(4) 模塊采用無源PFC技術，功率因數達到0.9以上。采用高頻軟開關技術。模塊轉換效率大幅提高，zui高可達95%。

(5) 模塊采用自然冷卻方式，減少了風扇噪聲和飛塵。

(6) 模塊監控采集電源工作參數并顯示后上傳給主監控，接受主監控指令對電源進行控制，通過顯示、 按鍵校準模塊參數，設置模塊運行狀態。

二、ER22010/T產品參數

輸入電壓：323V～475V（三相三線制）

輸入電流：≤6A

交流輸入頻率：45Hz～65Hz

效率：92％

輸入功率因數：≥0.92

ER22010/T 系列整流模塊輸出特性

輸出電壓范圍

176V～320V

額定輸出電流：10A

zui大輸出電流：11A（輸出電壓 260V）

電壓上升時間：3～8 秒（軟啟動時間）

輸出恒流范圍：10％～110％

穩流精度：≤±0.5％（20％限流測試）

負載電壓紋波系數：≤0.1％

穩壓精度：≤±0.5％

溫度系數（1/℃）：≤0.2‰

均流不平衡度：≤±3％（50％～100％額定負載）
