HD22010-2充電模塊的設計維修參考資料之一

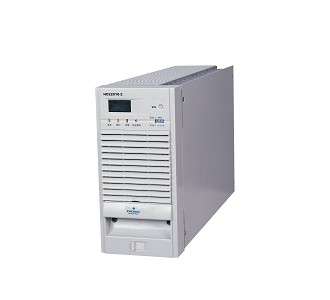

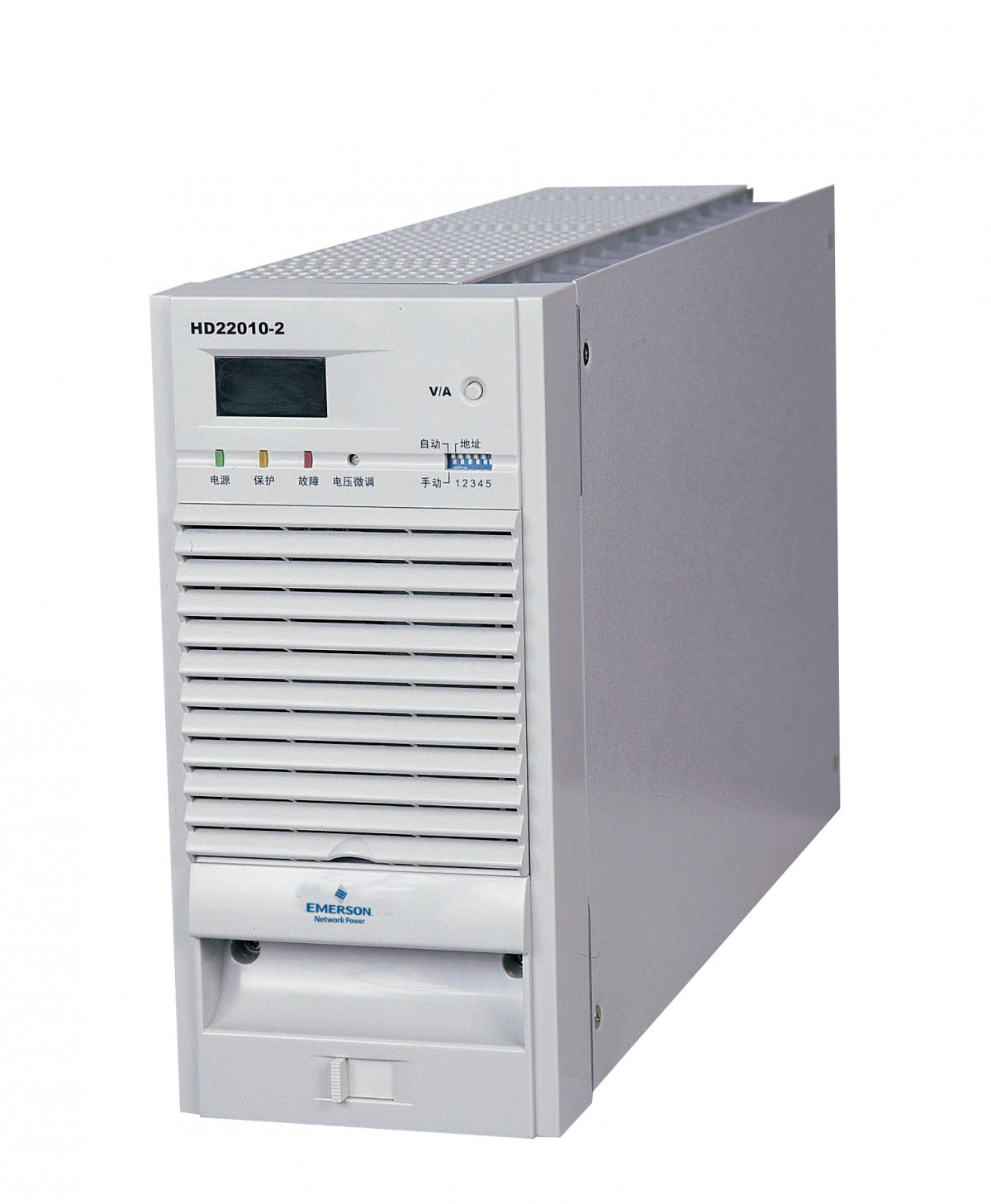

HD22010-2(同系列的還有HD11020-2、HD22005-2和HD11010-2)直流屏充電模塊是艾默生網絡能源有限公司的明星產品，自2001年前后推向市場以來，HD22010-2充電模塊以其高可K性、易用性、長壽命等特征享譽電力行業、石化、冶金等行業，當前網上采用HD22010-2模塊組屏的直流屏不少使用年限已超過15年，HD22010-2充電模塊工業級產品的品質無愧于廣大用戶對艾默生品牌的口BEI。廣深直流屏服務中心在對用戶的變電站巡檢過程中，對很多HD22010-2模塊做過穩壓指標、穩流指標、紋波系數等測試，即使經過這么多年的使用，各種指標依然符合或優于GB。
1. HD22010-2充電模塊工作邏輯系統
三相交流電源經過EMI濾波器輸入到整流電路，將交流整流為脈動的直流輸出，通過無源功率因數校正（PFC）電路，將脈動的直流轉換為平直的直流電源，DC/AC高頻逆變器將直流轉換為高頻交流電源，通過高頻整流電路將高頻的AC轉換為高頻脈動的直流，此直流通過高頻濾波輸出。
其中DC/AC高頻變換電路在脈寬調制（PWM）電路的控制下通過調整變換電路的脈沖寬度，以實現電壓調整（包括穩壓和電壓整定）。整個充電模塊在微機系統的監控下工作，包括模塊的保護、電壓調整等，同時微機實現將充電模塊的運行數據上報到監控模塊和接受監控模塊的控制命令。
2. HD22010-2充電模塊技術指標
HD22010-2直流屏模塊的主要作用是實現AC/DC（交流變換成直流輸出）變換。充電模塊可以在自動（監控模塊控制）和手動（人為控制）兩種工作方式下工作。該系列直流屏模塊有四種型號，以適應用戶的不同需要，如下。
HD22010-2：輸出220V/10A
HD22005-2：輸出220V/5A
HD11020-2：輸出110V/20A
HD11010-2：輸出110V/10A
HD22010-2充電模塊的通用技術指標如下所示。
輸入電壓：323V～475V（三相三線制）
輸入電流：HD22010-2≤8A HD22005-2≤4A HD11020-2≤8A HD11010-2≤4A
交流輸入頻率：50Hz±10％
功率因數：≥0.92
效率：≥94％
充電模塊輸出特性表
輸出電壓范圍：198～286V（220V系列）；99～143V（110V系列）
輸出電流：HD22010-2：額定輸出10A HD22005-2：額定輸出5A；HD11020-2：額定輸出20A；HD11010-2：額定輸出10A
電壓上升時間：3～8秒（軟啟動時間）
輸出恒流范圍：10％～100％
穩流精度：≤±1％
負載電壓紋波系數：≤0.03％ ≤0.05％
穩壓精度：≤±0.5％
溫度系數（1/℃）：≤0.2‰
HD22010-2充電模塊保護特性
模塊輸出回縮值
回縮值≤40％額定模塊電流輸出，可恢復
輸出過壓保護
220V系列：291±4Vdc；110V系列：145±2Vdc（可由監控模塊設置）
輸出欠壓告警
220V系列：194±4Vdc；110V系列：97±2Vdc
輸入過壓保護點
480±5Vac，可恢復，回差5～15V
輸入欠壓保護點
318±5Vac，可恢復，回差10～20V
缺相保護（可恢復）
過溫保護點：85℃，降溫后恢復
精度：±5℃
更多直流屏充電模塊信息，請繼續關注廣深直流屏技術服務中心.
