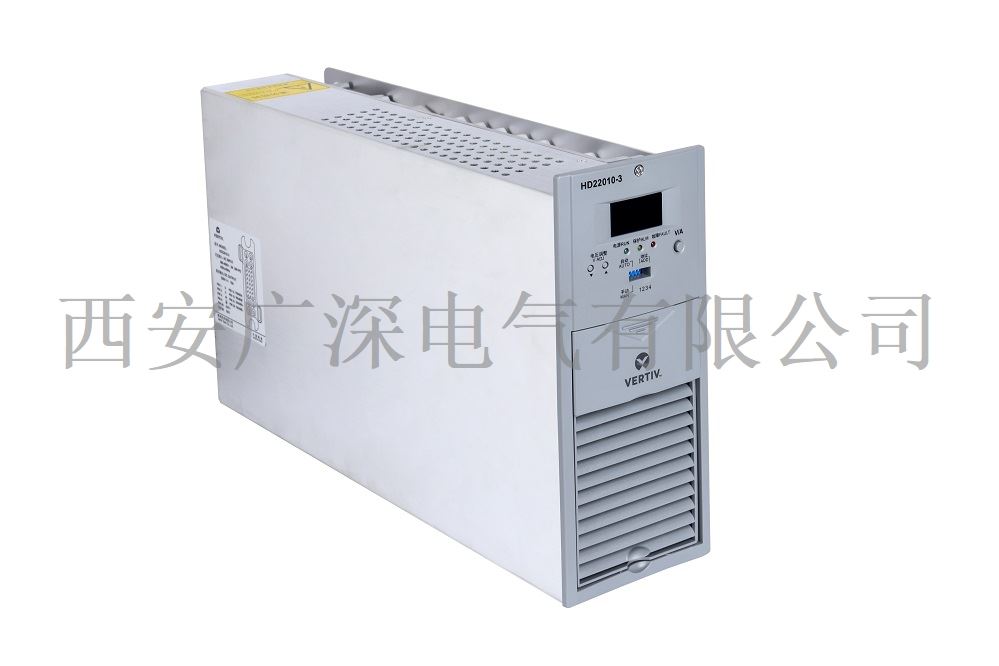

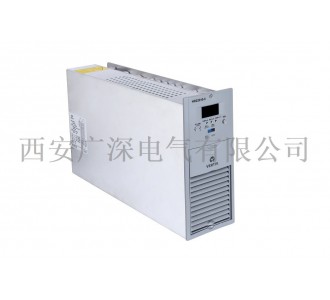

以下艾默生充電模塊故障維修方法也同樣適用于EMERSON(愛默生)HD22005-3、HD22010-3、HD22020-3、HD11010-3、HD11020-3、HD22010-2、HD11020-2、HD22020-2等充電模塊。



故障一：充電模塊保護

充電模塊交流輸入過壓、欠壓、過溫將導致充電模塊保護，請根據故障代碼進行確認；

機柜裝有玻璃門或者機柜密不透風，可能導致充電模塊過熱保護；

機房環境溫度過高，也將導致充電模塊過熱保護。



故障二：充電模塊故障

充電模塊的輸出電壓過高或者IGBT過流將導致模塊故障，要求將模塊斷開交流后重新開啟，可恢復模塊正常；

不合理的電壓調整可能導致模塊充電模塊輸出過壓，該情況下需要斷電后將電壓調整電位器逆時針調到最?。ㄕ{到最小時可以聽到電位器有輕微的咔噠聲音），然后重新整定模塊的輸出電壓。



故障三：充電模塊不均流

沒有連接均流線，可能導致不均流；

控制模塊和合閘模塊之間不可以均流；

斷開均流線和通訊線，給模塊加載，測量該模塊的均流口上的信號，該信號大小應滿足i/I*2V的要求，其中i為該充電模塊的實際輸出電流，I為該充電模塊的額定輸出電流；



故障四：充電模塊通訊中斷

充電模塊的地址設置錯誤將導致充電模塊通訊中斷，兩個不同的充電模塊設置相同的地址也將造成監控模塊通訊中斷；

充電模塊類型設置（有級限流和無級現流）將導致監控模塊通訊中斷；

充電模塊地線連接bu良或者沒有連接可能導致充電模塊通訊中斷；

充電模塊的重載的情況下導致通訊中斷，接地線liang好的情況下可以通過增加通訊適配器來解決；

監控模塊中錯誤的串口號碼設置將導致充電模塊通訊中斷；

充電模塊的地址要求從0開始設置，地址要求連續設置。



故障五：充電模塊半載輸出

部分充電模塊具有缺相半載輸出保護的功能，請檢查充電模塊的交流輸入電壓。

充電模塊電壓輸出無法達到設定的電壓

充電模塊的過載將導致限流，使充電模塊的輸出電壓無法達到設定值；

電池電流檢測錯誤，將導致充電模塊限流，無法達到設定的輸出電壓值。
