多試管光化學反應儀可分析反應產物和自由基的樣品測定反應動力學常數，測定量子產率等，廣泛應用化學合成、環境保護以及生命科學等研究域。要用于研究氣相或液相介質、固定或流動體系、紫外光或模擬可見光照、以及反應容器是否負載TiO2光催化劑等條件下的光化學反應。

　　主要特征:

　　1.多試管光化學反應儀智能微電腦控制，可觀察電流和電壓實時變化

　　2.預設反應時間或取樣時間，到時自動切斷電源。

　　3.進口光源控制器，內置光源轉換器，功率連續可調，穩定性高

　　4.具有分步定時功能，操作簡便

　　5.反應暗箱內壁使用防輻射材料，且帶有觀察窗

　　6.采用內照式光源，受光充分，燈源采用耐高壓防震材質，經久耐用

　　7.配有大功率磁力攪拌裝置，使樣品充分混勻受光

　　8.雙層耐高低溫石英冷阱，可通入冷卻水循環維持反應溫度

　　9.高溫度保護系統，自動斷電功能

　　10.機箱外部結構設有循環水進出口，內部設有2個專用插座，供燈源和攪拌反應器用

　　技術參數：

　　反應器:

　　型號功能介紹

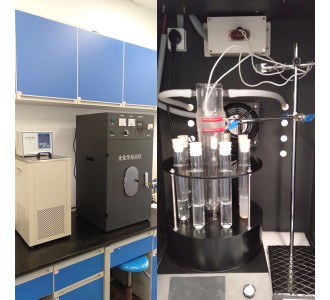

　　BY-1

　　多試管反應器

　　包括：光源、石英冷井、石英試管、濾光裝置、多試管攪拌裝置、低溫水槽等部分。

　　功能：使試管內樣品圍繞光源均勻排布的狀態下進行磁力攪拌均勻的接受光照，可提供測定光化學反應動力常數、量子產率等

　　特點：1、使多個試管的樣品同時進行攪拌且圍繞光源均勻排布，試管內攪拌磁子可進行無極調速，可連接氣相色譜儀。

　　2、光源放置于石英冷井中，通冷卻水降溫。

　　3、石英試管內放置光照溶液，30ml或50ml可選

　　本實用新型的目的在于提供一種低能耗小型化光化學反應儀，以克服傳統光化學反應儀器能耗高、效率低、設備體積大、笨重等缺點。包括光化學反應燈箱和石英反應容器，所述光化學反應燈箱為六面箱體結構，包括底座、頂面、正面、背面及兩側面，其特征在于，所述燈箱兩側面上設置有熒光燈光源，燈箱底座中設置有磁力攪拌器，燈箱背面設置有離心式風扇，所述燈箱頂面與背面、兩側面與背面以及正面與任一側面之間均設有可轉動式活動連接件。該光化學反應儀具有產品小型化、控制集約化、節能低耗、易操作等特點。可廣泛應用于研究液相、液相固相等流動體系在模擬紫外光、模擬可見光、特種模擬光照射下等條件下的光化學反應試驗中。

　　一種低能耗小型化光化學反應儀

　　一種電化學儀器設備領域，涉及光化學反應儀，具體為一種低能耗小型化光化學反應儀。

　　[0002]光化學反應儀，又名光催化反應裝置。主要用于研究液相、液相固相等流動體系在模擬紫外光、模擬可見光、特種模擬光照射下等條件下的光化學反應。

　　[0003]傳統的光化學反應儀一般包括反應燈箱、光源電源控制器以及水冷系統三部分，其中反應燈箱尺寸達到480mmX420mmX900mm，光源電源控制器尺寸約為400_X215_X440mm ;可見傳統儀器存在的體積龐大、笨重、不可攜帶等問題。同時，傳統光化學反應儀通常都采用反應燈箱前門單門開關的設計，在實驗過程需要頻繁的打開和關閉前門，如取放樣品、更換燈管、日常維護等，為了方便實驗操作，只能靠增大前門和反應器整體尺寸來解決靈活性的問題，則進一步凸顯了其體積龐大、笨重的缺點。

　　[0004]另外，目前傳統光化學反應儀的設計多采用大功率高壓汞燈作為激發光源，具有發光強度高，光譜范圍比較寬等優點;但是高壓汞燈功耗大、紫外光發射效率低、發熱高，實用中往往還需要配備專用電源及水冷系統，進一步增大儀器體積。

　　實用新型內容

　　[0005]本實用新型的目的在于提供一種低能耗小型化光化學反應儀，以克服傳統光化學反應儀器能耗高、效率低、設備體積大、笨重等缺點。本實用新型提供的光化學反應儀基于小型低耗能熒光燈光源和PVT12納米管陣列，該光化學反應儀具有能耗低、小型化、控制集約化、易操作的優點，并且催化劑能夠循環使用。

　　[0006]本實用新型的技術方案為:一種低能耗小型化光化學反應儀，包括光化學反應燈箱和石英反應容器，所述光化學反應燈箱為六面箱體結構，包括底座、頂面、正面、背面及兩側面，其特征在于，所述燈箱兩側面上設置有熒光燈光源，燈箱底座中設置有磁力攪拌器，燈箱背面設置有離心式風扇，所述燈箱頂面與背面之間、兩側面與背面之間以及正面與任一側面之間均設有可轉動式活動連接件。

　　[0007]進一步的，所述石英反應容器內部掛接有PVT12納米管陣列薄膜、作為催化劑，底部放置磁力轉子。

　　[0008]進一步的，所述光化學反應燈箱底座內集約了光源控制器、風扇控制器、磁力攪拌器控制器，其相應控制按鈕安裝在控制面板上，所述控制面板設置于燈箱底座正面。

　　[0009]進一步的，所述可轉動式活動連接件為合頁。

　　[0010]進一步的，所述光化學反應燈箱箱體材料為聚乙烯材料。

　　[0011]本實用新型提供一種低能耗小型化光化學反應儀，采用低能耗熒光燈光源作為高效率激發光源為光化學反應提供能量，該光源通過光致冷發光的形式發射出的光光譜較窄，紫外光發射效率高，電光轉換率高，能量較大。同時，采用小型化離心式風扇、磁力攪拌器，并將相應光源控制器、風扇控制器、磁力攪拌器控制器集約到燈箱底部，使產品集約化，有效減小光化學反應儀尺寸。本實用新型光化學反應燈箱正面、頂面、兩側面與背面之間采用可轉動式活動連接，保證燈箱正面、頂面、兩側面與背面之間可繞連接軸展開，使光化學反應儀實驗、觀測、光源更換、維修等操作更方便易操作。作為催化劑的PVT12納米管陣列薄膜被掛接固定在石英反應容器內面，可循環實用。

　　[0012]綜上所述，本實用新型的提供的光化學反應儀具有能耗低、小型化、控制集約化、操作便捷，催化劑循環使用的優點。可廣泛應用于研究液相、液相固相等流動體系在模擬紫外光、模擬可見光、特種模擬光照射下等條件下的光化學反應試驗中。

　　[0013]圖1是本實用新型光化學反應燈箱工作狀態結構示意圖。

　　[0014]圖2是本實用新型光化學反應燈箱內部結構展開示意圖。

　　[0015]圖3是本實用新型石英反應容器結構示意圖。

　　[0016]其中，I為光化學反應燈箱、2為石英反應容器、3為熒光燈光源、4為磁力攪拌器、5為燈箱正面、6為燈箱左側面、7為燈箱右側面、8為燈箱頂面、9為燈箱背面、10為控制面板、11為離心式風扇、12為光化學反應燈箱底座、13為Pt/Ti02納米管陣列薄膜、14為磁力轉子。

　　【具體實施方式】

　　[0017]下面結合具體實施例和附圖對本實用新型做進一步詳細的說明，但需要說明的是，本實用新型并不局限于該實施例。

　　[0018]一種低能耗小型化光化學反應儀，其結構如圖1、2所示，包括光化學反應燈箱I和石英反應容器2，所述光化學反應燈箱為六面箱體結構，包括底座12、頂面8、正面5、背面9及左、右側面6、7，其特征在于，所述燈箱左、右兩側面上分別掛接有4支熒光燈光管3，燈箱底座中心位置水平固定設置有磁力攪拌器4，燈箱背面中心位置設置有離心式風扇11，光化學反應燈箱底座12內部集約相應的光源控制器、風扇控制器、磁力攪拌器控制器，并將所有控制按鈕安裝在控制面板10上，設置于燈箱底座正面。

　　[0019]其中所述燈箱底座12與背面9固定連接，左側面6、右側面7及頂面8分別與背面9之間采用合頁連接，保證左、側面及頂面與背面之間都可繞連接軸180度展開，所述燈箱正面5與左側面6之間采用合頁連接，保證燈箱正面可繞連接軸在水平方向180度展開。當光化學反應儀處于工作狀態時，光化學反應燈箱其他連接邊采用磁性吸附件密封。

　　[0020]所述石英反應容器2結構如圖3所示，其內壁掛接有PVT12納米管陣列薄膜13，作為反應的催化劑，底部放置磁力轉子14。

　　光化學反應儀工作狀態中，所述燈箱正面5作為前門，用于將裝有實驗反應物的石英反應容器2放置在磁力攪拌器4上，打開磁力攪拌器4，石英反應容器2中的磁力轉子14開始工作;通過對控制面板10進行操作來控制光化學反應所需光強的強弱、開關離心式風扇11。同時，也可在反應時，打開光化學反應燈箱頂面8，對反應進行觀察取樣。在需要根據實驗需要進行不同頻率燈管的更換或儀器的維修時，打開光化學反應燈箱左側面6與光化學反應燈箱右側面7，即可方便快捷的更換小型低能耗熒光燈光源3或進行維修。

　　本實用新型提供的光化學反應儀采用小型化器件，在保證儀器正常工作的情況下極大限度的減小了儀器的尺寸，使該集成燈箱的設計尺寸為300mmX200mmX350mm ;使用高性能聚乙烯材料制作反應箱體，能大幅度減小儀器重量，從而達到使本光化學反應儀小型化的目的。同時，將反應控制系統(包括:光源控制器，風扇控制器，磁力攪拌器控制器)集約到反應燈箱的底部，從而達到使產品集約化的目的。再配以四面(包括反應箱前面、頂面、左右側面)展開的箱體設計，使得本光化學反應儀控制更快捷，實驗、觀測、光源更換、維修等操作更方便。本實用新型將小型低能耗熒光燈光源作為高效率激發光源為光化學反應提供能量，該光源通過光致冷發光的形式發射出的光光譜較窄，紫外光發射效率高，電光轉換率高，能量較大。可以高效節能的為光化學反應提供能量。此外該光源還具有較高的穩定性，低發熱性，壽命長，便于攜帶等優點。離心式風扇作為高效通風裝置，可以保證光化學反應在氧氣充足的情況下進行，從而提高實驗效率。石英反應器底部放置的磁力轉子可以和磁力攪拌器作用，利用磁性物質同性相斥的特性，通過不斷變換基座的兩端的極性來推動磁性攪拌子轉動，用磁性攪拌子的轉動帶動樣本旋轉，使樣本均勻混合，達到使反應物均勻受光的效果，保證了光化學反應順利高效的進行。同時將作為催化劑的PVT12納米管陣列薄膜被固定在石英玻璃反應容器內面，可以實現反應廢液的徹底分解，以達到光化學反應零污染零排放。

　　1.一種低能耗小型化光化學反應儀，包括光化學反應燈箱和石英反應容器，所述光化學反應燈箱為六面箱體結構，包括底座、頂面、正面、背面及兩側面，其特征在于，所述燈箱兩側面上設置有熒光燈光源，燈箱底座中設置有磁力攪拌器，燈箱背面設置有離心式風扇，所述燈箱頂面與背面之間、兩側面與背面之間以及正面與任一側面之間均設有可轉動式活動連接件。

　　一種低能耗小型化光化學反應儀，其特征在于，所述石英反應容器內部掛接有PVT12納米管陣列薄膜、作為催化劑，底部放置磁力轉子。

　　一種低能耗小型化光化學反應儀，其特征在于，所述光化學反應燈箱底座內集約了光源控制器、風扇控制器、磁力攪拌器控制器，其相應控制按鈕安裝在控制面板上，所述控制面板設置于燈箱底座正面。

　　一種低能耗小型化光化學反應儀，其特征在于，所述可轉動式活動連接件為合頁。

　　一種低能耗小型化光化學反應儀，其特征在于，所述光化學反應燈箱箱體材料為聚乙烯材料。
