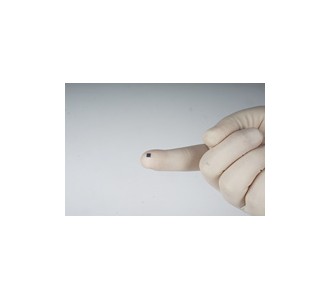

杭州暖芯迦電子科技有限公司正式發布一款高度可編程的神經刺激芯片，旨在滿足多種腦機接口（BCI）應用和開發需求。暖芯迦發布的這款令人驚嘆的芯片，其尺寸小于10mm² ，包含多達320個刺激電極和1個共用回路電極。可以從320個電極中選擇任意數量的電極進行刺激，每個電極產生的雙相激勵電流脈沖可以設置為每個相位10微秒至5.1毫秒的持續時間，每個電極上的刺激速率可以在1.875 Hz至3.84kHz的范圍內進行設置。該芯片通過6線接口簡單地控制，包括3個電源信號和3個數據/時鐘信號。這種簡單性使得其外形小巧，易于封裝和植入。
