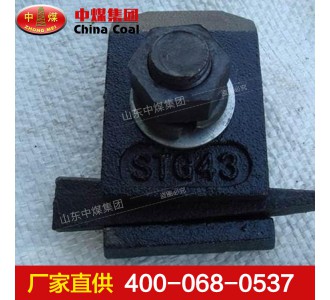

壓軌器：也稱作焊接型壓軌器、焊接型鋼軌固定裝置、鋼梁壓軌器、焊接型壓板無論怎么稱呼其作用只有一個就是壓緊固定鋼軌。通常是焊接在工字鋼梁上有時候也用在預埋在混凝土的鋼板上。壓軌器以套為準，每套均包括：底座、上蓋、穿肖、螺栓、彈平墊圈。

焊接型壓軌器標準

壓軌器適用軌道型號 TG24 TG38 TG43 TG50 QU70 QU80 QU100 QU120焊接型軌道壓軌器主要用于廠房鋼梁軌道的固定。固定件的材料及制做標準：(1)上蓋板，底座板，調整板為ZG270-500.材質符合5676-85之規定.采用失蠟精密鑄造.II級級量，尺寸偏差符合JZ67-2II級精度之規定。(2)螺栓，螺母為Q235BF鋼加工件，機械性能及化學成分GB700-88之規定，螺栓表面精度12.5 ，螺母符合GB 6170-86 之規定。(3)平墊圈為Q235AF鋼，制作要求符合 GB97.1-85之規定。(4)彈簧墊圈為65Mn或60si2Mn鋼，材質符合1222-84之規定，制作要求符合GB93-87之規定。

焊接型壓軌器采用材料及要求

（1）鋼板，夾板和型鋼采用Q235鋼（3號鋼），其技術條件應符合國家標準規定。

（2）六角頭螺栓 螺母彈簧墊圈 墊圈應符合國家標準規定。

（3）壓板采用碳素鋼鑄件（ZG230-450）或可鍛鑄鐵（KTZ450-06），其機械性能應滿足表要求。

（4）彈性墊板采用復合橡膠墊板，橡膠壓舌及橡膠墊板采用耐油橡膠，其性能應符合GB5574-85<工業用硫化橡膠板>中3807標準。

焊接型壓軌器安裝要求

完成鋼軌接頭鋪放好復合橡膠墊板后對軌道調整定位，并將螺栓、壓板等零件就位，使壓板緊巾鋼軌下翼緣，然后安裝墊板、彈簧墊圈，將螺母擰緊到壓板上橡膠壓舌壓縮量約為2-3mm。

軌道安裝的允許偏差要求軌道中心線位置偏差≤5mm；軌道頂面標高差≤5mm；兩條軌道中心線間距離偏差≤5mm；廠房橫向同一位置上兩條軌道頂面的相對標高差；柱子≤10mm 其它處≤15mm；廠房伸縮縫處的鋼軌采用四孔夾板聯結。鋼軌跡4kg/m、38kg/m、43/m、50kg/m伸縮縫處可采用平接頭，QU70、QU80、QU100、QU120伸縮縫處采用45斜接頭，縫寬均為10mm。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
