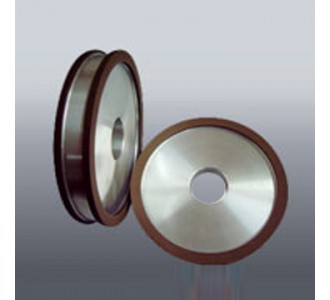

雙面凹砂輪
雙面凹砂輪 代 號：9A3(PSA) 結合劑：B.M(S.Q)
主要用于千分尺硬質合金量面、卡板的平面磨削 ，可保證兩側兩面的平行度。
| 規格 | 金剛石（CBN)含量（克拉/片） | ||||||||
| D | H | d | W | X | 75% | 100% | 125% | 150% | |
| 100 | 20 | 20 | 4 | 3 | 23.89 | 31.85 | 39.81 | 47.75 | |
| 125 | 20 | 32 | 4 | 3 | 30.11 | 40.14 | 50.18 | 60.21 | |
| 150 | 20 | 32 | 4 | 3 | 36.33 | 48.44 | 60.55 | 72.66 | |
| 150 | 20 | 32 | 8 | 3 | 70.66 | 94.22 | 117.8 | 141.33 | |
| 150 | 20 | 32 | 10 | 3 | 87.08 | 116.1 | 145.1 | 174.17 | |
| 175 | 20 | 20 | 4 | 3 | 48.54 | 56.72 | 76.9 | 85.08 | |
| 175 | 20 | 20 | 6 | 3 | 63.07 | 84.1 | 105.1 | 126.16 | |
| 200 | 20 | 32 | 6 | 3 | 72.41 | 96.54 | 120.7 | 144.81 | |
| 200 | 20 | 32 | 10 | 3 | 118.19 | 157.6 | 197 | 236.37 | |
| 250 | 25 | 75 | 8 | 3 | 120.43 | 160.6 | 200.7 | 240.85 | |
?
