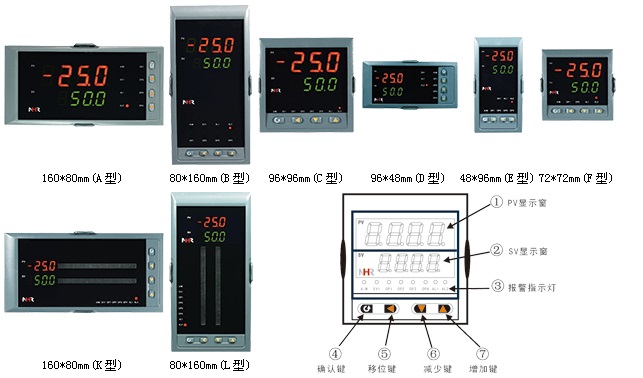

①規格尺寸

②PV第I路外給定輸入分度號/③SV第二路閥位反饋輸入分度號

代碼

寬*高*深

代碼

分度號（測量范圍）

A
B
C
D
E
F
K
L

160*80*110mm（橫式）
80*160*110mm（豎式）
96*96*110mm（方式）
96*48*110mm（橫式）
48*96*110mm（豎式）
72*72*110mm（方式）
160*80*110mm（橫式/光柱）
80*160*110mm（豎式/光柱）

00
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
55
56

熱電偶B(400～1800℃)
熱電偶S(0～1600℃)
熱電偶K(0～1300℃)
熱電偶E分度(0～1000℃)
熱電偶T分度(-200.0～400.0℃)
熱電偶J分度(0～1200℃)
熱電偶R分度(0～1600℃)
熱電偶N分度(0～1300℃)
熱電偶F2分度(700～2000℃)
熱電偶Wre3-25分度(0～2300℃)
熱電偶Wre5-26分度(0～2300℃)
熱電阻CU50(-50.0～150.0℃)
熱電阻CU53(-50.0～150.0℃)
熱電阻CU100(-50.0～150.0℃)
熱電阻PT100(-200.0～650.0℃)
熱電阻BA1(-200.0.0～600.0℃)
熱電阻BA2（-200.0～600.0℃）
線性電阻0～400Ω(-1999～9999)
遠傳電阻0-350Ω (-1999～9999)
遠傳電阻30-350Ω (-1999～9999)
0～20mV (-1999～9999)
0～40mV (-1999～9999)
0～100mV (-1999～9999)
-20～20mV (-1999～9999)
-100～100mV (-1999～9999)
0～20mA (-1999～9999)
0～10mA (-1999～9999)
4～20mA (-1999～9999)
0～5V (-1999～9999)
1～5V (-1999～9999)
-5～5V (-1999～9999)
0～10V (-1999～9999)
0～10mA開方 (-1999～9999)
4～20mA開方 (-1999～9999)
0～5V開方 (-1999～9999)
1～5V開方 (-1999～9999)
全切換
特殊規格

④控制輸出（OUT1）

代碼

輸出類型（負載電阻RL）

0
1
2
3
4
5
K1
K3
K4
K5

4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)
繼電器接點輸出
可控硅觸發脈沖輸出
固態繼電器驅動電壓輸出
雙向可控硅通斷輸出

⑤變送輸出（OUT2）

代碼

輸出類型（負載電阻RL）

X
0
1
2
3
4
5

無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)
0-10V(RL≥4KΩ)

⑥報警輸出（繼電器接點輸出）

代碼

報警限數

X
1
2
3
4

無輸出
1限報警
2限報警
3限報警
4限報警

⑦通訊輸出/外部事件輸入

⑧饋電輸出

代碼

通訊接口/數字量輸入接口

代碼

饋電輸出（輸出電壓）

X
D1
D2
D3
Y1
Y2
Y3

無通訊輸出
RS-485通迅接口（Modbus）
RS232通迅接口（Modbus）
RS232C打印接口
外部事件輸入1（強制手動）
外部事件輸入2
外部事件輸入3

X
1P
2P

無輸出
1路饋電輸出
2路饋電輸出
如“2P（12/24）”表示第I路
12V，第二路24V饋電輸出。

⑨供電電源

⑩備注（無可省略）

代碼

電壓范圍

A
D

AC/DC 100-240V(AC/50-60Hz)
DC 20-29V
