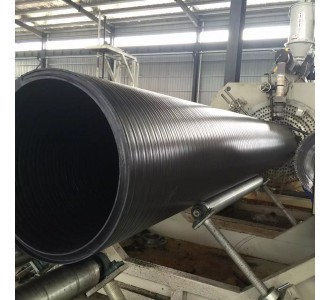

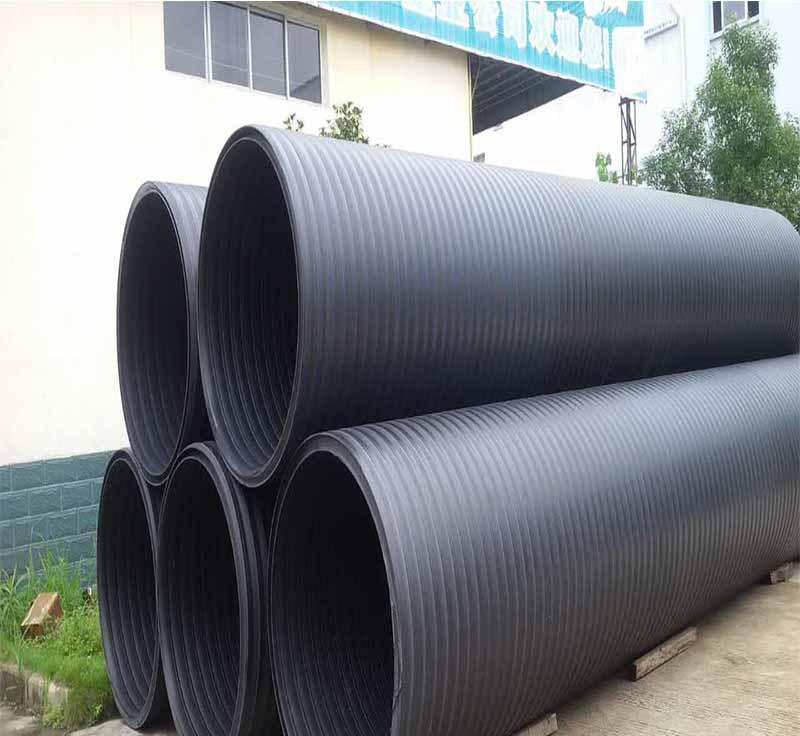

中空壁纏繞管是一種以高密度聚乙烯（HDPE）為原料，采用熱態纏繞成型工藝制成的結構壁管材，符合國家標準《埋地用聚乙烯（PE）結構壁管道系統》第2部分：《聚乙烯纏繞結構壁管材》（GB/T19472.2-2004）的要求。該管材適用于輸送水溫度在45℃以下的市政排水、建筑室外排水、埋地農田輸排水、工業排污、道路排水、污水處理廠、運動場廣場工程排水及電氣電信工程等。由于HDPE中空壁纏繞管屬化學建材，對節省能源、減小污染、保護環境具有重要意義。



一、分析HDPE管材的特性

①管道制造時保證管道內徑，平口管材，對接管口，使用電熱熔聯接；

②重量輕，中空壁高密度聚乙烯管約為同等長度水泥管重量的1/8；

③柔性管材及接口，不要求制作砼基礎。

二、選定安裝工藝和流程

選定確保管材連接強度和密閉性要求的連接工藝，確定管道地面連接整體吊裝的施工方案。在溝槽邊平地連接管道，整體吊裝就位，減少溝槽內施工條件惡劣，水、泥砂等對連接效果造成不良影響，質量控制重點放在管口的連接及處理上。

確定按以下工序施工： 測量放線——管溝開挖——基礎砂墊層制作——檢查井制作——管道拼接——管道安裝——管道與井口連接——管道壓腰——閉水試驗——回填土

三、管道安裝施工工藝

溝槽開挖 管溝最深開挖達4m，土壤條件差，地下水位高，按分層組合槽開挖，將管基夯實平整，鋪墊200mm的砂層，增大管道底部與基礎接觸面積，保護管道。

管道地面拼接

接口連接方式 HDPE中空壁纏繞管，管道接口內外使用熱收縮帶粘接密封，外部用電熱熔固定帶連接，保證接口的密閉性和足夠的連接強度。

地面拼接 在管溝邊較平坦的部位順管溝擺放管道，并根據兩井間距切割相應的長度。管道切割可用木工切割鋸，管道端部用木工刨刨平。在管道連接部位下挖300mm深，比電熱熔帶寬200mm操作坑。

熱收縮帶連接

管道調平對齊。要求管道水平對正，兩管道之間中線相對偏移量不大于7mm，對口間隙不大于10mm。

①準備燃汽加熱裝置:液化汽罐、膠管及噴槍。

②管道連接部位擦凈，管端800mm內要求無泥砂塵土。

③管道連接部位要用燃?xì)鈬姌尵鶆蚣訜岬?0~90°C。

④將固定帶膠面加熱熔融后貼在管道上部，即對口縫應在管道的中部以上。

⑤將收縮帶的膠面稍微加熱一下，目的是去除潮氣并使膠軟化，收縮帶的三角形尖端在定位的2/3處粘接好并壓實，要求從管底部沿中間圓周加固定帶，同時要加熱膠面以加強膠的粘接。收縮帶的一端加成工成三角形是為了增大收縮帶與管道的接觸面積。

⑥當加熱到尖端固定片另一尖端時，要加密封膠條將其封閉以加固收縮帶端部。

⑦加熱后，固定帶的邊緣應有少量的膠溢出，未達到此效果則應繼續加熱。內壁熱收縮帶的操作方法同以上各步驟。
