GSJ/QSJ雙曲面攪拌機

常見用途：

QSJ、GSJ型系列雙曲面攪拌機是我公司引進國外技術開發的新產品。它廣泛運用在環保、化工、能源、輕工等行業需要對液體進行固、液、氣攪拌混合的場合，尤其適用在污水處理工作中的混凝池、調節池、厭氧池、硝化和反硝化池中。

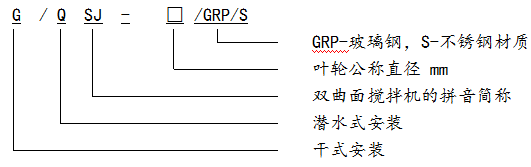

型號表示：

結構簡介：

雙曲面攪拌機由傳動部件、葉輪、底座、吊裝系統及電控組成。

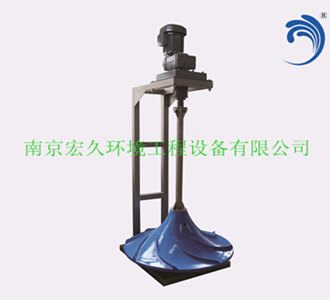

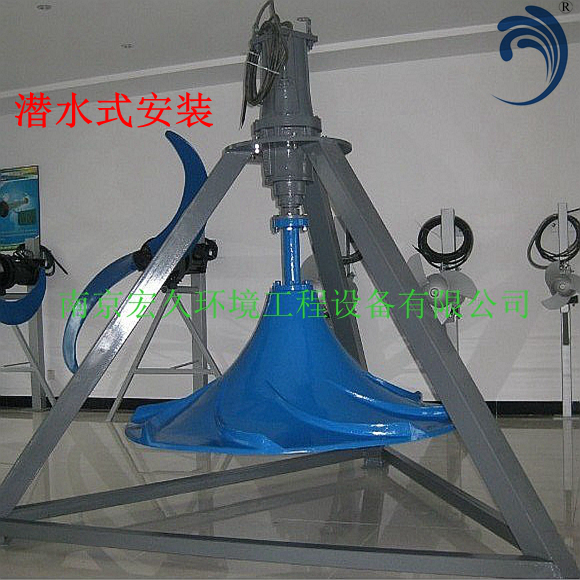

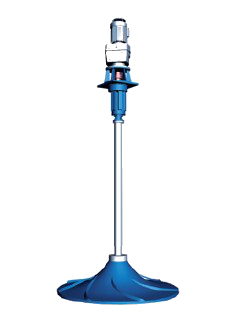

                    GSJ系列                          QSJ系列

工作特性：

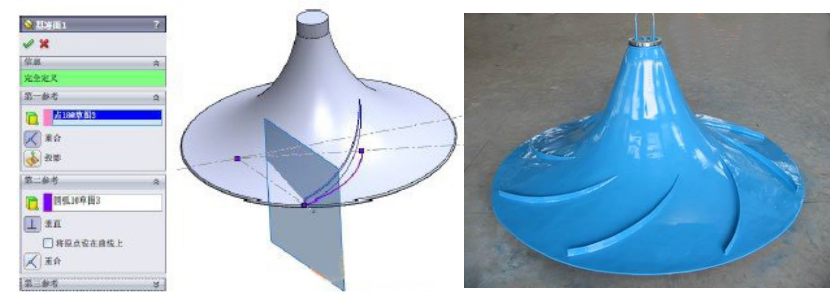

    這是一臺可以創建大容積流量的攪拌裝置,并能以較小的動力獲得大面積特環、柔和的水流。獨特的葉輪結構設計，大限度地將流體特性與機械運動完美地結合。雙曲面葉輪的曲面是曲線沿Y軸旋轉而構成的曲面體；為了迎合水體流動，設計從葉輪的中心進水，這一方面減少了進水紊流，另一方面保證了液體對葉輪表面的壓力均勻，從而保證整機在運動狀態下的平衡。

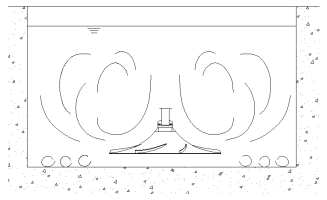

    在漸開雙弧面上均布有八條導流葉片，借助液體自重壓力作補充時水獲得的勢能與葉輪旋轉時產生的離心力形成動能，液體在重力加速度的條件下沿葉輪圓周方向作切線運動，在池壁的反射作用下，形成自下而上地循環水流，故可獲得在軸向（Y）和徑向（X）方向的交叉水流。正是由于雙曲面攪拌機葉輪的結構特性和接近池底安裝的特點，決定了它在工作中可獲得理想的攪拌效果，能有效地消除攪拌死角。

產品特點：

1 攪拌效果好，無攪拌死角——流態好

2 大比表面積葉輪，配備功率小——節能

3 安裝靈活，維護方便——便捷

性能參數：

葉輪材質:GRP---玻璃鋼;S---不銹鋼

以上參數適用于常規市政污水條件,如有特殊要求,本公司可按要求另行設計;

應用選型:

QSJ與GSJ的選型完全一致,兩者僅是安裝方式不同.和所有攪拌機的選型一樣,雙曲面攪拌機的選型與現場的池形、容積、液體濃度、介質溫度和PH等有關；

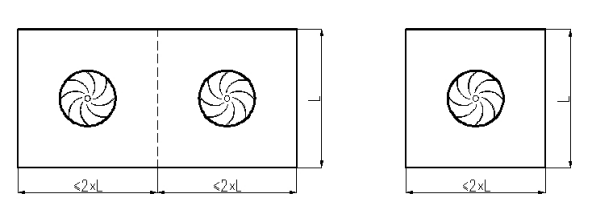

雙曲面攪拌機的選型是依據每臺雙曲面攪拌機的有效服務面積來確定，并按照池長寬比不超過二倍的原則，將長方形池劃分為相等的工作單元，以此確定攪拌機的數量，如下圖。

  此外對于水深超過8米或液體濃度超過規定的，在選型時就考慮加大功率或提高攪拌機的工作轉速，以確保在大容量和高濃度液體中的攪拌效果，一般在常規工況條件下可選用QS004系列，在高溫、高腐蝕、磨蝕性的惡劣環境下可選用GSJ系列。我公司可協助用戶在特殊環境下的選型。

注意事項：

1 安裝前要有一名合格電工檢查電機、電器并確定轉向，葉輪離池底的最小工作距離≤300mm，且池底平整無建筑垃圾。

2 如果長時間不運行，重新啟動時要防止淤泥造成葉輪堵塞而燒毀馬達。

3 在封閉池中要考慮到葉輪的進出口安裝尺寸。

4 使用前請?jiān)敿?xì)閱讀產品安裝、保養和維修說明書。

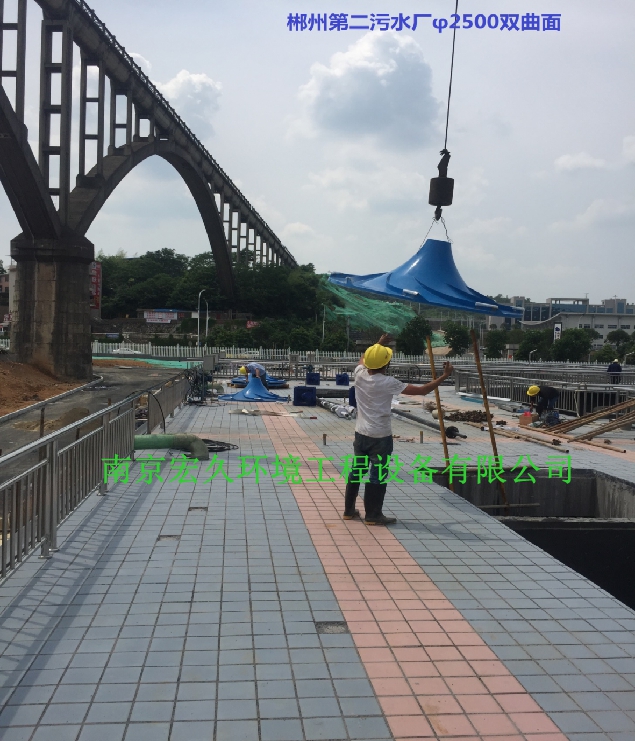

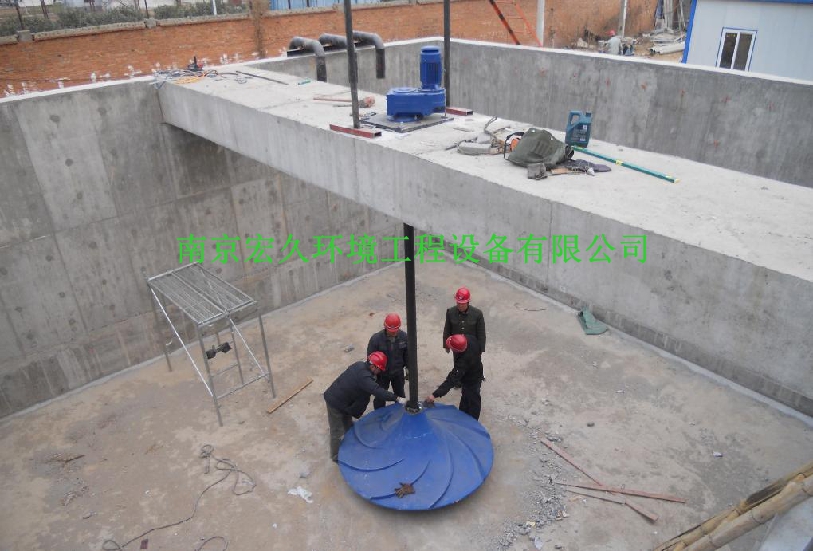

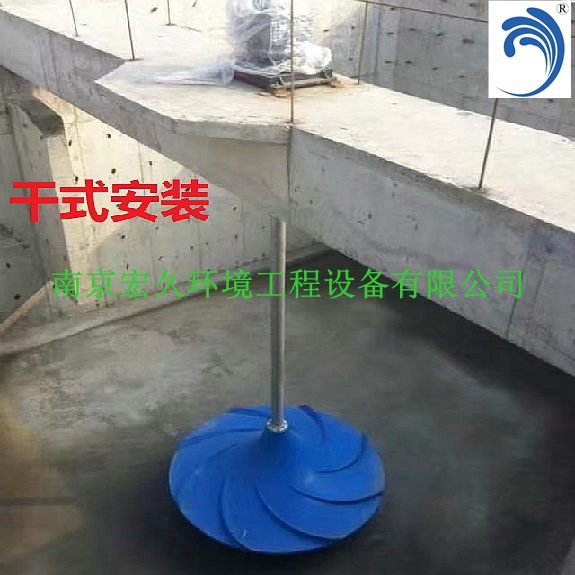

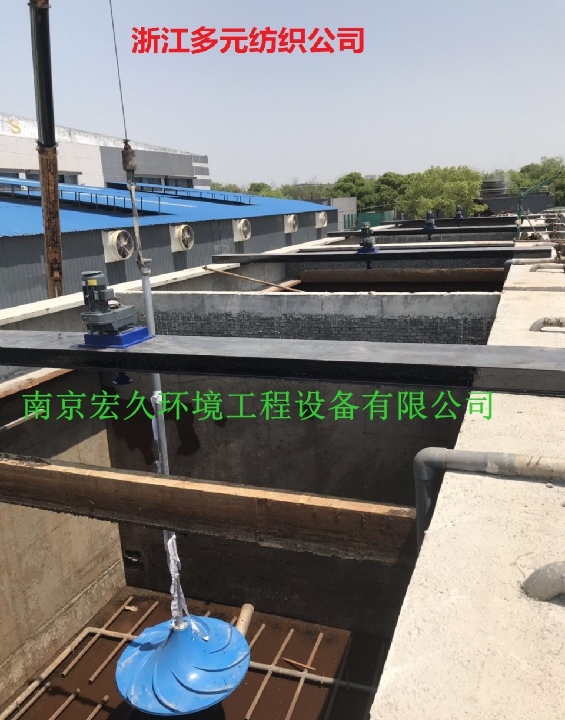

 案例圖片：

如有特殊需要，請致電！！公司支持非標尺寸定制
