深圳市貝福科技有限公司

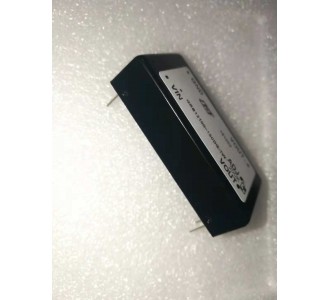

5v/12V/15v升100V/180V/260V/320V升壓電源模塊

產品品牌: 貝福科技 IBF
最小起訂: 1 個
產品價格: 1.00元/個
供貨總量: 1000 個
發貨期限: 自買家付款之日起 3 天內發貨
瀏覽次數: 226
詢價
?
?
  • 產品詳細說明
  • 詳細參數
深圳市貝福科技有限公司專業經營研發高性能的本公司專業致力 隔離放大器、隔離變送器、電量隔離放大器、信號隔離器、信號轉換器、信號調理模塊、隔離器、信號分配器、電流轉電壓模塊、電壓轉電流IC、模擬信號多通道隔離采集模塊、4-20mA 電流環路隔離器、電流放大器(4-20mA信號隔離、轉換及功率放大)、電子尺/位移/電位器/角度 線性傳感器專用變送器、兩線制壓力、溫度、液位、位移等傳感器工作解決方案、A/D D/A轉換器、電量采集、隔離、放大、變送器。變頻器干擾信號處理解決方案、隔離放大器變送器IC信號調理器、隔離分配器、模擬量信號變送器、直流電流/電壓信號轉換模塊、數字信號轉換器、數據采集器等系列產品。適用于工業現場的直流電壓、電流檢測、并轉換為標準直流信號傳送給PLC、顯示儀表等設備,主要解決工業控制系統的信號轉換、傳輸過程中的干擾問題,保證系統穩定可靠運行,實現對電氣設備的直流電壓、電流的監測、控制、保護等功能,產品的尺寸性能符合國際標準,而且提供最合理的解決方案,通過與您公司團隊的緊密合作,為您訂制特殊要求的隔離轉換模塊。我們的產品種類齊全,性價比高于國內外同行業,同時我們還建立了產品質量跟蹤和完善的售后服務體系,在電力、通訊、儀器儀表、醫療設備、工控智能化、汽車電子、安防、軍工等行業得到廣泛應用。本公司始終將以誠為信,以質為本的精神作為企業發展的宗旨,歡迎廣大客戶垂詢惠顧。
 HRB系列隔離寬電壓輸入高電壓穩壓輸出



產品特點


● 效率高達 80%以上

● 1*2英寸標準封裝

● 單電壓輸出

● 價格低

● 穩壓輸出

● 工作溫度: -40℃~+85℃

● 阻燃封裝,滿足UL94-V0 要求

● 溫度特性好

● 可直接焊在PCB 上


產品應用

HRB 6~12W 系列模塊電源是一種DC-DC升壓變換器。該模塊電源的輸入電壓分為:4.5~9V、9~18V、及18~36VDC標準(2:1)寬輸入電壓范圍(寬電壓輸入模塊電源是指輸入電壓可以允許在很寬的范圍內變化)。輸出單電壓:50V、100VDC、110VDC、150VDC、200VDC、250VDC等,具有功率密度大,輸出功率高,應用范圍廣等優點。

技術參數

輸出特性

技術指標

技術參數

測試條件

穩壓精度

2.0 %max

0%~100%負載范圍

電壓調整率

0.5%max

滿載

負載調整率

+/-0.5% type.

+/-1% max. (No load to full load)

0%~100%負載范圍

紋波和噪聲 (濾波后測試)

≤150 mV p-p, max

20MHz帶寬

動態響應速度

≤150us

25%負載~滿載

啟動延遲時間

500ms

輸入特性

輸入電壓范圍

(5VDC) 4.5—9.0VDC

(12VDC)9.018VDC

(24VDC)18—36VDC

線性高速率

0.5%

低端 ~ 高端

一般特性

開關頻率

200KHz

典型值

轉換效率

參見型號選擇表

隔離電壓

1500VDC

輸入和輸出之間

平均無故障間隔時間

1000000小時

溫度系數

0.02%/℃

環境特性

工作溫度范圍

-40℃~+85℃

儲存濕度

-55℃~+125℃

相對濕度

10%~90%

冷卻方式

自由空氣



產品型號選擇指南

產品型號

輸入電壓

(VDC)

輸出電壓

(VDC)

輸出電流

(mA)

效率

(%)

標稱值

輸入范圍

HRB12110D-6W

12 .0

9.0~18.0

110

55

76

HRB12150D-6W

12 .0

9.0~18.0

150

40

78

HRB12250D-6W

12 .0

9.0~18.0

250

25

80

HRB24110D-6W

24 .0

18.0~36.0

110

55

78

HRB24150D-6W

24 .0

18.0~36.0

150

40

79

HRB24250D-6W

24 .0

18.0~36.0

250

25

81

HRB12100D-8W

12 .0

9.0~18.0

100

80

78

HRB12150D-8W

12 .0

9.0~18.0

150

50

80

HRB12250D-8W

12 .0

9.0~18.0

250

30

82

HRB24100D-8W

24 .0

18.0~36.0

100

80

79

HRB24150D-8W

24 .0

18.0~36.0

150

50

81

HRB24250D-8W

24 .0

18.0~36.0

250

30

83

HRB12100D-10W

12 .0

9.0~18.0

100

100

80

HRB12150D-10W

12 .0

9.0~18.0

150

67

82

HRB12250D-10W

12 .0

9.0~18.0

250

40

85

HRB24100D-10W

24 .0

18.0~36.0

100

100

82

HRB24150D-10W

24 .0

18.0~36.0

150

67

83

HRB24250D-10W

24 .0

18.0~36.0

250

40

85

HRB24120D-12W

24

18.0~36.0

120

100

85



產品舉例說明:



1、 型號:HRB12110D-10W,輸出端C4電容可選 47UF/200V的電解電容。

輸入電壓Vin:9~18VDC;輸出電壓Vout:110VDC;輸出功率:10W



2、 型號:HRB24250D-10W,輸出端C4電容可選 47UF/500V的電解電容。

輸入電壓Vin:18~36VDC;輸出電壓Vout:250VDC;輸出功率:10W



外型尺寸及引腳描述

HRB  6~12W系列   產品尺寸:50.8x25.4x12.5    單位: mm



                  底視圖                                   側視圖

PIN腳

6W~10W 引腳功能說明

1

+Vin

輸入正

5

+Vout

輸出正

2

GND

輸入負

6

ADJ

調整端

3

REM

遙控端

7

NC

空腳

4

GND

輸入負

8

GND

輸出負



























備注: 我公司可以按客戶要求去掉REM和ADJ腳功能。

產品應用圖



       備注:HRB系列高電壓穩壓輸出高于80VDC的產品請在輸出端增加一個濾波電容。









?
?
