頂板離層儀 T型離層儀 LBY-2A頂板離層儀

頂板離層儀作用說明：LBY-2頂板離層指示儀是一種檢測頂板巖層移動的專用監測儀器。它可以分別顯示錨桿長度范圍內和錨桿同范圍外的頂板巖層的離層情況。可以給煤礦工程技術人員和監測工作人員提供確定錨桿的長度、抗拉強度，了解所使用錨桿的合理性、經濟性而需要的科學依據。從而有效的防止頂板坍落事故的發生，確保煤礦生產和工作人員的安全。

一 、LBY-2A頂板離層儀的原理
1.    LBY-2頂板離層指示儀是監測頂板巖層分離時所產生位移量的專用儀器。它主要適用于采用錨桿、錨索支護的巷道頂板及需要測量頂板位移的工作面。本儀器靈敏度高，顯示直觀，大大減少了視覺誤差。為煤礦工程技術人員和檢測工作人員提供確定錨桿的長度、抗拉強度，了解所使用錨桿、錨索的合理性、經濟性而需要的科學依據。
2、頂板離層指示儀是將頂板孔內多個固定裝置隨巖層變化的值通過測量鋼絲繩反映到設在頂板表面的測讀數裝置上。
二LBY-2A頂板離層儀結構

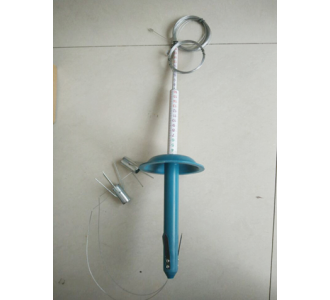

1、頂板離層儀由孔內錨爪、測量鋼絲、孔內固定爪和測讀數裝置四部分組成：
2、孔內錨爪采用彈簧抓爪式結構；
3、測量鋼絲由柔軟彈性小的多股細鋼絲聯接內固定器與測讀數裝置；
4、測讀數裝置由兩個帶有刻度標志的塑料橫管組成；
5、讀數刻度和塑料管及管內彈簧組成。
三、  LBY-2A 頂板離層儀的安裝
1、為了準確反映頂板變化情況，離層儀要緊跟工作面迎頭安裝，在安裝后工作面10-700米內的離層儀要每班進行觀測記錄

儀器的安裝
先安裝深基點錨頭（銀色），用安裝桿把錨頭送至設計位置，送入時用手拉緊測繩。
淺部錨頭（白色）送至設計位置。
將兩根測繩穿過外測筒，注意將尺0點少許（5mm左右）露在頂板外。
接內測筒，注意將內測筒尺0點與外測筒下端面對齊。
后安裝套筒，注意應是外測筒尺0點對準套管底邊。
記錄初讀數，安裝完畢。進口夜光材料制作而成.
2、主要技術指：
測量點數：2點；
·測量范圍：0-110mm
·讀數精度：1mm
·測繩長度4米、6米
··安裝鉆孔直徑28mm、42mm
四、LBY-2A頂板離層儀用錨桿鉆機∮28mm鉆頭打7m—8m深的孔；
深部基點：用安裝桿將深部基點錨固器推入孔中，直至孔底，抽出安裝桿后，手拉一下鋼絲繩，確認錨固器已卡住，深基點應固定頂板以上7m—8m處；淺基點3-4m
淺基點：用安裝桿推入淺部基點錨固器至2.3米處，抽出安裝桿后用手拉一下鋼絲繩，確認錨固器已固定住；
2、兩端固定螺絲對準刻度：記下淺部、深部的初始讀數，用螺絲卡死，并截去多余鋼繩。
