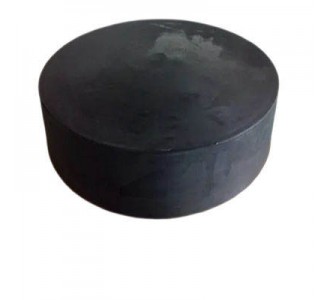

橋梁板式橡膠支座由多層橡膠片與薄鋼板粘合而成，它有足夠的豎向剛度，能將上部構造的反力穩重的傳遞給墩臺；有彈性，以適應梁端的轉動；有較大的剪切變形能力，以適應上部構造的水平位移。

板式橡膠支座具有構造簡單、價格低廉、易于替換、緩沖隔震等特點。

板式橡膠支座的適用范圍

1、板式橡膠支座適用于設計豎向承載力3000kn以下的橋梁。

2、普通板式橡膠支座適用于跨度小于30m、位移量較小的橋梁。不同的平面形狀適用于不同的橋跨結構：正交橋梁用矩形支座；曲線橋、斜交橋及圓柱墩橋用圓形支座。

板式橡膠支座結構簡單，生產周期短，可以大批量生產。

1、構造簡單，易于制造，價格低廉。

2、建筑低，安裝方便。

3、適用廣，能適應寬橋、曲線橋、斜梁橋及立交橋等上部構造各向變形的需要。

4、支座磨耗小，且能分布水平力、吸收部分振動 .使墩臺受力緩和、縱向受彎較小。

5、養護工作量小，且移動替換方便。

6、使用年限較長 (約 30 一 50 年)。

橋梁橡膠支座規格型號系列

橋梁橡膠支座可以根據形狀分:矩形橡膠支座、圓形橡膠支座、盆式橡膠支座。

板式橡膠支座的分類及表示方法

1、根據橋梁板式橡膠支座的結構型式分類如下::

球冠圓板式橡膠支座(TCYB系列)

普通板式橡膠支座--- 矩形普通板式橡膠支座(GJZ系列)

圓形普通板式橡膠支座(GYZ系列)

板式橡膠支座

圓形四氟板式橡膠支座(GYZF4系列)

四氟板式橡膠支座---（矩形四氟板式橡膠支座(GJZF4系列)

球冠四氟板式橡膠支座(TCYBF4系列)

常用的產品規格:

1、矩形板式橡膠支座(GJZ)常用規格:例:短邊尺寸為:100mm,長邊為150mm,厚度23mm,則表示為:100x150x23.

GJZ100x150x23、GJZ100x150x30、GJZ100x200x23、GJZ100x200x30、GJZ150x150x23、GJZ150x150x30、GJZ200x200x23、GJZ200x300x30。

2、圓形板式橡膠支座(GYZ)常用規格:

GYZ 150 x23 、 GYZ 150 x30 、GYZ 200 x 37 、GYZ 250 x44、GYZ 300 x54 、 GYZ 350 x65 、GYZ 400 x 56 、GYZ 450 x 71、GYZ 500 x 72、GYZ 750 x 128、GYZ 800 x 128。
