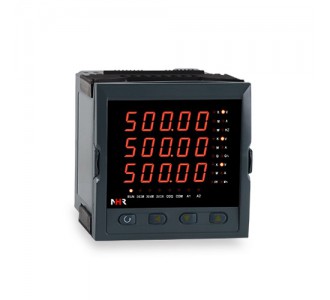

NHR-3300系列三相綜合電量表

■概述

NHR-3300系列三相綜合電量表采用工業級元器件，所有與外界的連接都做了電氣隔離，內置抗雷擊保護電路和電源濾波器。專業的EMC設計，對裝置輸入電源、模擬和數字電源進行實時的監測，保證了其運行的可靠性。產品廣泛應用于分布式電力監控系統、變電站綜合自動化系統、無人值守變電站、低壓智能配電系統、智能型開關柜/配電盤、智能型箱變及樓宇自動化系統的數據采集。

■產品特點
●三屏五位LED數碼顯示。
●可直接采集三相交流電壓、三相交流電流信號，可測量三相有功功率、三相無功功率、三相視在功率、三相功率因數、三相工頻周波、三相諧波及各種電能。
●具有模擬量輸出、通訊輸出和累積脈沖輸出功能可選。
●具有上下限報警報警功能，帶LED報警指示燈。
●支持RS485、RS232串行接口，采用標準MODBUS RTU通訊協議。

■技術參數

輸入
輸入信號	交流電壓:100V/250V/300V/400V/500V,500V以上由電壓互感器轉換為100V的電壓輸入
輸入信號	交流電流：0.5A/1A/2A/3A/4A/5A，5A以上由電流互感器轉換為5A的電流輸入
輸出
輸出信號	4-20mA，0-10mA，0-20mA，1-5V，0-5V
輸出負載	電流型≤500Ω，電壓型≥250KΩ
報警輸出	繼電器，容量：AC220V/2A，DC24V/2A
通訊	MODBUS-RTU協議，RS-485傳輸距離≤1000米，RS-232傳輸距離≤10米信號傳輸率≤9.6kbps
累積脈沖	輸出為OC門集電極開路，電壓VCC≤48V，電流Iz≤50mA
電源
電源	DC24V(±10%)，AC100-265V 50/60Hz
功耗	≤5W
其它參數
絕緣電阻	≥100MΩ（500VDC時）(輸入/輸出/電源之間)
絕緣強度	1500Vrms (1 min，無火花) (輸入/輸出/電源之間)
工作溫度	0～50℃（無凝露、無結冰）
相對濕度	25%～85%RH
保存溫度	-10～60℃（無凝露、無結冰）

■主要功能參數

測量參數	測量范圍	測量誤差	分辨力	過載
電壓	0.0～500.0V AC	±(0.2%讀數+0.1%量程)	0.1V	120%
電流	0.03～5A AC	±(0.2%讀數+0.1%量程)	0.001A	120%
有功功率	UICOSΦ	PF=1.0； ±(0.2%讀數+0.1%量程)	0.1W
有功電能	9999.9 MWh	PF=1.0； ±(0.2%讀數+0.1%量程)	0.1Wh
無功功率	UISINΦ	PF=0.0； ±(0.4%讀數+0.1%量程)	0.1Var
無功電能	9999.9 MVarh	PF=0.0； ±(0.4%讀數+0.1%量程)	0.1Vrah
視在功率	U*I	±(0.2%讀數+0.1%量程)	0.1VA
視在電能	9999.9 MVAh	±(0.2%讀數+0.1%量程)	0.1VAh
功率因數	0.000～1.000	±0.021	0.001
工頻周波	45～65 HZ（50-500V）	±0.05HZ	0.01HZ
諧波	2～31次

■儀表選型

NHR-3300□-□-□/□/□/□/□/□/□/□-□
① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ?

①規格尺寸		②輸入類型
代碼	寬高深	代碼	測量類型
A C R S	16080142mm（橫式） 9696130mm（豎式） 8080115mm（方式） 120120115mm（方式）	I V W Ep E3P War Eq VA Es HZ Z0 Z1	三相交流電流三相交流電壓三相有功功率三相有功電能三相有功平衡功率三相無功功率三相無功電能三相視在功率三相視在電能三相工頻周波綜合電量集中顯示（無諧波測量）綜合電量集中顯示（帶諧波測量）
③④⑤⑥輸出類型（見備注2）
代碼	輸出類型(負載電阻RL)
X 0 1 2 3 4	無輸出 4-20mA(RL≤600Ω) 1-5V(RL≥250KΩ) 0-10mA(RL≤1.2KΩ) 0-5V(RL≥250KΩ) 0-20mA(RL≤600Ω)
⑦報警輸出		⑧通訊輸出
代碼	報警路數	代碼	通訊接口(通訊協議)
X 2	無輸出 2路報警	X D1 D2	無輸出 RS485通訊(Modbus RTU協議) RS232通訊(Modbus RTU協議)
⑨累積脈沖輸出		⑩外部事件輸入（見備注4）
代碼	累積脈沖輸出	代碼	數字量輸入接口
X PO1 P02	無輸出一路有功電能累積脈沖輸出一路有功電能，二路無功電能累積脈沖輸出	X Y1 Y2	無輸入外部事件輸入2 外部事件輸入4
?供電電源
代碼	供電范圍
A D	AC/DC100～240V，(50～60HZ) DC20～29V

■備注：

1、綜合電量表可顯示如下內容（其中諧波只針對A型尺寸）：

交流電壓	交流電流	有功功率表	無功功率	視在功率	有功電能
無功電能	視在電能	功率因數	工頻周波	諧波

2、規格尺寸為A、C、R型儀表，模擬量輸出只能選擇一路。S型儀表模擬量輸出可選擇四路；

3、電流輸出與電壓輸出之間是不可切換的，需通過更改硬件完成，訂貨時請注明清楚。

4、規格尺寸為A、C、R型儀表，累積脈沖輸出只能選擇一路，S型儀表，累積脈沖輸出可選擇兩路；累積脈沖輸出（按電壓、電流倍率的1倍計算）時，請?jiān)谟嗀洉r(shí)注明清楚測量類型和脈沖常數。
5、規格尺寸為A、C、型儀表，無外部事件輸入功能；R型儀表，外部事件輸入可選擇兩路；S型儀表，外部事件輸入可選擇四路。

6、選型號時必須完整，沒有選到的功能項不能省略,必須用“X”補上，訂貨時請?jiān)谶x型后標注輸入量程范圍；特殊功能可訂制。

型號舉例：NHR-3300C-Z0-0/X/X/X/2/D1/X/X-A（0-5A/0-500V）
