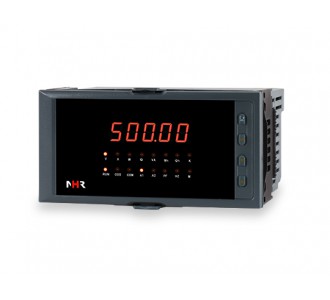

測量參數

測量范圍

測量誤差

分辨力

過載

電壓

0.0～500.0V AC

±(0.4%讀數+0.1%量程)

0.1V

120%

電流

0.01～5A AC

±(0.4%讀數+0.1%量程)

0.001A

120%

有功功率

U*I*COSΦ

PF=1.0；
±(0.4%讀數+0.1%量程)

0.1W

有功電能

99999 MWh

0.1Wh

無功功率

U*I*SINΦ

PF=0.0；
±(0.8%讀數+0.1%量程)

0.1Var

無功電能

99999 MVarh

0.1Vrah

視在功率

U*I

±(0.4%讀數+0.1%量程)

0.1VA

視在電能

99999 MVAh

0.1VAh

功率因數

0.000～1.000

±0.02

0.001

工頻周波

45～65 HZ

±0.05HZ

0.01HZ

①規格尺寸

②輸入類型

代碼

寬*高*深

代碼

測量類型

A
C
D

R

160*80*142mm（橫式）
96*96*97mm（方式）
96*48*97mm（橫式）

80*80*115mm（方式）

I
V
W
Ep
E3P
War
Eq
VA
Es
COS
HZ

Z

交流電流
交流電壓
有功功率
有功電能
三相有功平衡功率
無功功率
無功電能
視在功率
視在電能
功率因數
工頻周波

綜合電量集中顯示（備注1）

③輸出類型（備注2）

代碼

輸出類型(負載電阻RL)

X
0
1
2
3
4

無輸出
4-20mA(RL≤600Ω)
1-5V(RL≥250KΩ)
0-10mA(RL≤1.2KΩ)
0-5V(RL≥250KΩ)
0-20mA(RL≤600Ω)

④報警輸出

⑤通訊輸出

代碼

報警路數

代碼

通訊接口（通訊協議）

X
2

無輸出
2路報警

X

D1
D2

無通訊

RS485通訊（Modbus RTU協議）
RS232通訊（Modbus RTU協議）

⑥累積脈沖輸出（備注3）

⑦供電電源

代碼

累積脈沖輸出

代碼

電壓范圍

X

P0

無輸出

累積脈沖輸出（適用于電能累積）

A
D

AC100～240V，(50～60HZ)
DC20～29V
