工藝流程

根據圖紙進行加工→測量定位→支設支架→安放螺栓、預埋件及臨時固定→復測及固定

測量定位

首先由技術員熟悉圖紙，進行測量技術交底，然后專職測量工根據技術測量要求從測量控制網上引出控制埋件和螺栓的控制線和標高控制線。再根據設計預埋地腳螺栓及預埋件的中心、標高定出具體位置。

固定支架

在固定支架立樁上投上相對標高點，底部應焊接可靠，與模板固定架，鋼筋固定架等完全分開，并且保證固定架應有足夠的剛度和穩定性。

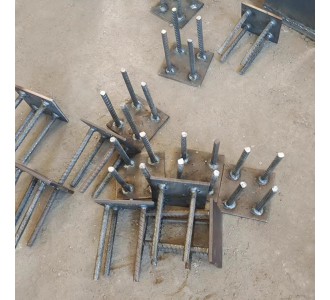

安放螺栓

固定架支設好后，螺栓安裝時應先根據定位線固定好中心，然后調整標高，并按方案要求進行臨時加固。

復測固定

螺栓及預埋件安放后由測量工再次對螺栓及預埋件進行調整、校核，經檢查達到規范要求后，再把螺栓下部與固定架焊牢固定。同時對螺栓固定架縱橫兩個方向加焊剪刀撐予以加強。
