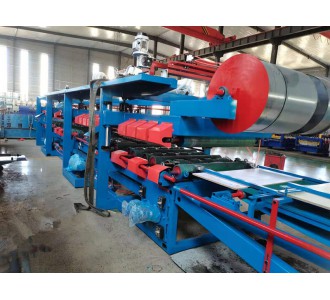

1、組成部分：放料架、復合主機、切割部分、拖料架

2、外形尺寸：45000mm*4000mm*2800mm

3、電機功率32KW

4、生產線速度：3-5m/min

5、機器重量：12T

6、電控系統：PLC，觸摸屏，變頻器，編碼器。

7、壓制厚度：0.3-0.8mm（50-250mm）

8、機器優點：板面平整無擦傷，粘接牢固。

9、電源：AC380V/50-60HX

10、放料架：有支架和放料卷芯組成，承重5-7噸

11、壓瓦機：950搭接，13排軸，9米長

12、復合主機：方管：80*160膠軸：￠15019根

13、切割部分：氣動行走，電機5.5KW，行走杠φ50

14、刷膠桿加粗，軸承加大。

15、生產線速度為3-5m/s連續無級可調，變頻調速，數字顯示。

16、采用精度適宜低速計量泵送膠，變頻調速控制，數字仿真量顯示。出膠量再0.1kg每分鐘內連續無級可調，采用滴膠上膠方式。

17、升降架再40-320mm范圍內可調。

18、上切割刀相對下切割刀再200mm范圍內可調，有標尺指示。

19、生產線主要工藝流程：

進料→防卷→封板成型→調整→壓槽→滴膠→加熱→卷邊→插口→成型→開槽→長度

設定→剪斷（鋼板）→成品輸出

20、生產裝機容量：32千瓦

21、生產能力：0-280㎡/h，若人工的技術成熟度可達400㎡/h。
