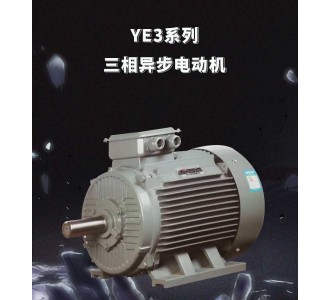

YE3 系列三相異步電動機

1.概述產品

YE3系列超?效率三相異步電動機，是我公司自行研制開發的全封閉、自扇冷、鼠籠式、?效率三相異步電動機。本系列電動機效率符合 GB18613-2012《中小型三相異步電動機能效限定值及能效等級》中的 2 級能效。

本系列電動機的功率等級、安裝尺寸符合?際電工委員會（IEC）標準的規定, 有利于出口機械設備的配套安裝和引進設備的備品備件，可以與 Y 系列電動機、Y2 系列電動 機和 YE2 系列電動機互換。具有性能優良，使用?全可靠，振動、噪聲比同類產品低的 特點，符合環保要求。

2. 用途

適用于石油、化工、礦業、冶金、電力等行業中非爆炸環境的場所。是理想的動力設備。



4. 執行標準

GB/T 191 包裝儲運圖示標志

GB 755 旋轉電機 定額和性能

GB/T 997 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM 代碼)

GB/T 1032 三相異步電動機試驗方法

GB/T 1993 旋轉電機冷卻方法

GB 1971 旋轉電機 線端標志與旋轉方向

GB/T 2423.1 電工電子產品環境試驗 第 2 標準：試驗方法 試驗 A：低溫

GB/T 2423.4 電工電子產品環境試驗 第 2 部分: 試驗方法 試驗 Db:交變濕熱

(12h+12h 循環)

GB/T 2423.16 電工電子產品環境試驗 第 2 標準：試驗方法 試驗 J 和導則 長霉

GB/T 2423.17 電工電子產品基本環境試驗規程 試驗 Ka: 鹽霧試驗方法

GB/T 2423.33 電工電子產品環境試驗 第 2 標準：試驗方法 試驗 Kca：高濃度二氧化硫試驗

GB/T 4772.1 旋轉電機尺寸和輸出功率等級 第 1 部分：機座號 36～400 和凸緣

號 55～1080

GB/T 4942.1 旋轉電機整體結構的防護等級（IP 代碼）分級

GB 10068 軸中心高為 56mm 及以上電機的機械振動 振動的測量、評定及限值

GB/T 10069.1 旋轉電機噪聲測定方法及限值 第 1 部分：旋轉電機噪聲測定方法

GB 14711 中小型旋轉電動機安全要求

GB 18613 中小型三相異步電動機能效限定值及能效等級

GB/T 12351 熱帶型旋轉電機環境技術要求

GB/T 22719.1 交流低壓電機散嵌繞組匝間絕緣 第 1 部分：試驗方法

JB/T 4159 熱帶電工產品 通用技術要求

5. 基本特征

5.1.機座號：80～400

5.2.額定功率范圍：0.75～630kW

5.3.極數：機座號 225 及以下 2～8 極，機座號 250 及以上 2-12 極。

5.4.額定電壓： 380、660、380/660V。(注：基本系列 3kW 及以下電壓 380V 為 Y

接，3kW 及以上電壓 380V 為△接；也可按特殊電壓制造)

5.5.額定頻率：50Hz

5.6.熱分級：155（F）級

5.7.溫升等級:B 級(80K)

5.8.效率：2 級能效

5.9.冷卻方式：IC411

5.10.安裝方式：IMB3(也可制造其它安裝方式)。

5.11.防護等級：IP55

5.12.運行方式：S1

5.13.戶內（標準配置）。可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐

蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、

戶外濕熱帶（THW）、戶外干熱帶（TAW）。



訂貨指南

8.1.電機選用考慮以下因素

□ 電壓：380V、660V、等。

□ 頻率：50Hz、60Hz 等。

□ 安裝型式：IMB3、IMB35 等。

11 □ 使用環境：戶內，戶外，環境溫度，海拔高度等。

□ 防護等級： IP55。

□ 被驅動設備的機械特性及轉動慣量。

□ 電動機與被驅動設備的連接方式。

□ 啟動方式，啟動頻次以及啟動電壓降等。

□ 工作制：S1 或其它。

□ 熱分級： 155（F）級或其它。

□ 電動機旋轉方向：順時針，逆時針，雙向。

□ 接線盒位置：右側(注：右側安裝接線口低于底腳面時，電機出廠時接線口按朝后

安裝，到現場時可按需調整)。

□ 接線盒進線口形式：葛蘭頭。

□ 環境溫度及海拔高度等。

8.2.舉例

例：中心高 280、75kW 、2P、50Hz、380V 機座帶底腳、端蓋無凸緣、順時針旋轉、

右側出線、適用于具有中等腐蝕場所的電機，表述為：

YE3-280S-2 75kW 50Hz 380V IMB3 WF1 順時針旋轉 右側出線

8.3.如有特殊要求，如電壓、頻率、熱分級、旋轉方向、安裝型式、雙軸伸、噪聲、振

動限值、接線盒進線方式等必須簽訂技術協議后，方可制造。
