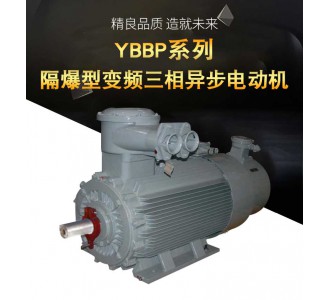

YBBP 系列隔爆型變頻三相異步電動機

（機座號 80～560）

. 產品概述

YBBP 系列隔爆型變頻三相異步電動機(以下簡稱為:電動機)，是我公司根據市場需 求而開發的新產品，與變頻器配合使用，可以實現寬頻率范圍內無級調速，具有調速范 圍廣、動態響應快、調速精度高等特點. 本系列電動機的功率等級、安裝尺寸符合?際 電工委員會（IEC）標準，其對應關系與德國 DIN42673 標準相同，有利于出口設備的配 套和引進設備的備品備件。

2. 用途

適用于石油、化工、礦業、冶金、電力等行業有爆炸性氣體混合物存在的場所。是理

想的動力設備。

4. 執行標準

GB 755-2008 旋轉電機 定額和性能

GB 14711-2013 中小型旋轉電機安全要求

GB 3836.1-2010 爆炸性環境 第 1 部分：設備 通用要求

GB 3836.2-2010 爆炸性環境 第 2 部分：由隔爆外殼“d”保護的設備

GB 1971-2006 旋轉電機 線端標志與旋轉方向

GB 10068-2008 軸中心高為 56mm 及以上電機的機械振動 振動的測量、評定及限值

GB 18613-2012 中小型三相異步電動機能效限定值及能效等級 GB/T 997-2008 旋轉電機結構型式、安裝型式及接線盒位置的分類(IM 代碼)

GB/T 1032-2012 三相異步電動機試驗方法

GB/T 1993-1993 旋轉電機冷卻方法

GB/T 4942.1-2006 旋轉電機整體外殼結構的防護等級(IP 代碼)分級

GB/T 10069.1-2006 旋轉電機噪聲測定方法及限值 第 1 部分：旋轉電機噪聲測定方

法

GB/T 22714-2008 交流低壓電機成型線繞匝間絕緣試驗規范

GB/T 22719.1-2008 交流低壓電機散嵌繞組匝間絕緣 第 1 部分：試驗方法

GB/T 20161-2008 變頻器供電的籠型感應電動機應用導則

5. 基本特征

5.1.機座號：80～560

5.2.額定功率范圍：0.12～1400kW

5.3.極數：2～16 極

5.4.額定電壓：

機座號 80～132, 電壓為: 380V、660V

機座號 160～225,電壓為: 380V、660V

機座號 250～400,電壓為: 380V、660V、1140V

機座號 450～560，電壓為: 660V、1140V

注：可按用戶特殊的電壓組織生產，定貨請征詢

5.5.額定頻率：50Hz

注：可按用戶特殊的頻率組織生產，定貨請征詢

5.6.變頻范圍：

對于冷卻方法為 IC411 的電動機（機座號 355 及以下）調頻范圍為 3Hz～60Hz，

對于冷卻方法為 IC416 的電動機調頻范圍分為 2 種情況：

a) 機座號 160～315 電動機的調頻范圍：2 極電動機為 3 Hz -60Hz，4 極及以上電

動機的為 3Hz～100Hz。

b) 機座號 355 及以上電動機的調頻范圍為 3Hz～50Hz。

5.7.絕緣等級：機座號 355 及以下為 155(F)級，機座號 400 及以上為 180(H)級

5.8.溫升等級: 機座號 355 及以下 B 級(80K)，機座號 400 及以上為 90K.

5.9.效率：根據用戶需要，冷卻方式 IC411 電機可按 GB18613-2012 《中小型三相

異步電動機能效限定值及能效等級》能效 2 級制造。

5.10.冷卻方式：

4 5

機座號 132 及以下電動機--IC411(自扇冷)；

機座號 160～355 電動機--IC416(強迫通風) 或 IC411；

機座號 400 及以上電動機--IC416。

注：強迫通風用小電機（冷卻方式為 IC416 時）所用電源條件與主電機相同，如有特

殊要求，請定貨時征詢

5.11.安裝方式：IMB3(也可制造其它安裝方式)。

5.12.防護等級：IP55

5.13.運行方式：S1

5.14.防爆標志：Ex d I Mb、Ex d IIB T4 Gb、Ex d IIC T4 Gb。(Ex d IIC T4 Gb

產品機座號范圍 80～400)

5.15.戶內（標準配置）。可選配：戶外（W）、戶外防中等腐蝕（WF1）、戶外防強腐

蝕（WF2）、戶內防中等腐蝕（F1）、戶內防強腐蝕（F2）、濕熱帶（TH）、干熱帶（TA）、

戶外濕熱帶（THW）、戶外干熱帶（TAW）。

. 訂貨指南

8.1.電機選用考慮以下因素

□ 防爆等級：Ex d I Mb/ Ex d ⅡB T4 Gb/Ex d ⅡC T4 Gb 等。

□ 電 壓：380V、660V 等。

□ 頻 率：3～60Hz 等。

□ 安裝型式：IMB3、IMB35 等。

□ 使用環境：戶內，戶外，環境溫度，海拔高度等。

□ 防護等級： IP55/IP56/IP65/IP66。

□ 被驅動設備的機械特性及轉動慣量。

□ 電動機與被驅動設備的連接方式。

□ 啟動方式，啟動頻次以及啟動電壓降等。

□ 工 作 制：S1 或其它。

□ 熱 分 級： 155（F）級或 180（H）級。

□ 電動機旋轉方向：順時針，逆時針，雙向。

□ 接線盒位置：頂左，頂右, 右側下出線, 左側下出線。

□ 接線盒進線口形式：防爆葛蘭頭。

□ 環境溫度及海拔高度等。

8.2.舉例

23需求：機座中心高為 355、220kW,2P 機座帶底腳，端蓋無凸緣，工廠用 IIB 類 T4 組隔

爆型，380/660V，3～60Hz,IC416, 155(F)級,順時針轉向，防爆葛蘭頭進線的電動機標注

如下：

轉化合同為：YBBP355M1-2 220kW 380/660V 3～60Hz IMB3 155(F)級 Ex d IIB T4

Gb 防爆葛蘭頭

8.3.如有特殊要求，如電壓、頻率、防護等級、旋轉方向、安裝型式、雙軸伸、噪聲、振動限值及防爆標志、接線盒進線方式等必須簽訂技術協議后，方可制造。

注意：對于法蘭安裝電機，默認帶工藝安裝孔，若需整圓法蘭，請訂貨時指明。
