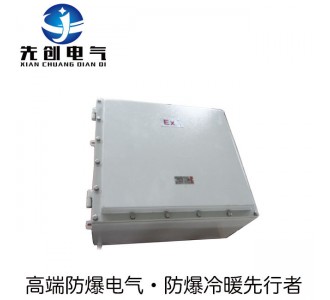

防爆接線箱是各種高危場所使用的特殊設備，和民用接線箱比，

它是經過各種防爆改造而成的具有防爆功能的接線箱。采用鋁合金壓鑄或者是采用不銹鋼焊接而成，防爆防腐接線箱按分類有：根據功能材質形式分為：本安型防爆接線箱、鋁合金防爆接線箱、不銹鋼防爆接線箱，鋼板防爆接線箱；根據使用結構又分為：壁掛式防爆接線箱和立式防爆接線箱 。

防爆接線箱系列：外殼采用耐沖擊的玻璃纖維強化聚脂材料制成，所有的金屬部件均耐腐蝕。蓋和基座的結合面設計成凹凸形，設有硅橡膠密封結構，確保了IP65防護等級。作為在電壓220V/380V線路中連接各種電器設備及儀器儀表的分線、接線之用。　

接線箱現有三種規格：內裝螺旋自鎖式接線端子規格有2.5-3.5平方毫米，將引入導線固定連接。　

不同型號規格的電纜密封套滿足不同的電纜引入：塑制電纜密封套入口(安裝端)是公制螺紋，內設防松夾爪，具有良好的機械特征。未使用的電纜入口可用空塞堵頭密封，為今后更加便捷的設施進行改型與擴展。

2詳細介紹

陰極保護專用防爆接線箱是新合公司根據在陰極保護工程中針對多條電纜匯流、銜接等復式接點自主設計的一款端子特配箱體，在石油、化工等企業單位爆炸性環境工程中得到了普遍推廣和應用。

3工作條件

海拔不超過2000m；周圍空氣溫度不高于+60℃，不低于-40℃；空氣相對濕度不大于90%（+20℃時）；垂直安裝傾斜度不大于5°；無明顯搖動和強烈沖擊振動的地方；無明顯破壞金屬和絕緣腐蝕性氣體和蒸氣的環境中；無滴水和其它液體侵入的地方。

4適用范圍

1. 1區、2區危險氣體場所；　

2. ⅡA、ⅡB、ⅡC類T1-T5組爆炸性氣體或蒸氣環境；　

3.可燃性粉塵環境20區、21區、22區

4.戶內、戶外(IP54，IP65*訂購時需提出)。　

5技術特點

1.防爆接線箱在380V以下電路中,作為各種電器設備接線,分線用.

2.材質有玻璃纖維不飽和樹脂，不銹鋼，鑄鋁合金外殼,表面噴涂,外形美觀.

3.防爆接線箱采用曲路密封結構,防水防塵效果好.

4.采用模塊式結構,端子數,進出線口方向,數量不限,可滿足用戶各種要求.

5.鋼管或電纜布線.

6.防爆接線箱符合GB3836-2000,IEC60079,GB12476.1-2000,IEC61241標準要求。

6安裝與維修

1.安裝前應檢查銘牌上的技術數據是否與實際使用情況相符；

2.檢查所有緊固件是否有松動現象，如有松動應加以緊固；

3.接線箱的內外接地必須良好可靠；

4.安裝時需將電纜穿過密封圈、金屬墊圈、用壓緊螺母壓緊，保證密封及電纜不得松動，不使用的接線口應用密封圈和金屬墊片加以封堵；

5.維修檢查時必須先斷開電源后方可開蓋；

8訂貨須知

訂貨時應寫清接線箱的完整型號、名稱、規格及訂貨數量。

例：BJX-20/30防爆接線箱，端子數為20個、額定電流為30A、上方進線、進線口螺紋1*G20，1個，下方出線，出線口螺紋2*G15，4個。50臺

可選擇壁掛式和落地式等
