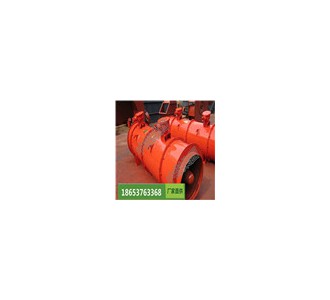

由進氣筒、進氣筒殼、風機外殼、葉輪、電動機、電動機外殼 、導線及接線盒等部件組成對旋軸流風機。
對旋軸流風機是采用空心軸與實心軸套在一起，軸中心線重疊的原理，使風機的兩個葉輪可安裝得很近。同時，采用在電動機外殼內壁開有溝槽的辦法，解決兩臺電動機導線只有一個接線盒，而且接線盒在風機的內部。從而使整臺風機結構緊湊，體積減小，重量減輕，效率提高到８５％以上。由于風機外部沒有接線盒，可以滾動運輸，特別在遂道與礦井巷道內顯示優越性。該風機兩臺電動機既能單獨運行，也能一起運行。
1.傳動效率高。葉輪直接安裝在電機軸上，改變了保守的傳動結構，既避免了傳動裝置的頻繁損壞，消除了能量損耗，也提高了風機裝置的傳動效率，同時也提高了使用效率。
2.對旋軸流礦用風機壓力點的壓力值較高，一般比普通帶后導的軸流風機的壓力高 1.2 1.3 倍。
3.靜壓效率高。由于采用對旋結構，減少了兩級工作輪之間中的導葉，降低了風機內部阻力損失，提高了風機的靜壓效率。
4.效率高，高效運行范圍廣。對旋風機比前置導葉兩級風機的效率高出約 8% 比后置靜葉型兩級普礦用風機效率高 4% 5% 其高效運行范圍廣。
5.軸流對旋風機使用靈活。對旋風機兩級工作輪分別由兩臺電機驅動，因而對旋風機對應不同的使用狀態，可進行各式各樣的組合，使其中一級空轉可組成前導加動葉級或動葉加后導葉級，亦可配備一個靜葉作為附件，可以調節柵距以實現變風量調節。對旋風機可變轉速和兩轉子的轉速比來調節流量，這是對旋風機所特有的。
6.軸流對旋風機，有良好的逆向送風性能，回風量可達到 60% 70% 送風量。由于對旋風機可以利用電機的反轉反風，既不需建擴散器和擴散塔，也不需建風機房和反風道，施工工藝簡單，因此可大大縮短工期。與其他風機相比，其輔助設備少，控制環節少，平安可靠性好，可節約 70% 土建工程費。
對旋軸流風機主要用于礦井及其它工業部門輸送瓦斯、煤塵及易燃氣體的場所，可供煤礦、金屬礦山、化學礦山及其它礦山的礦井掘進、建井、局部通風機和隧道長距離通風等。
?
