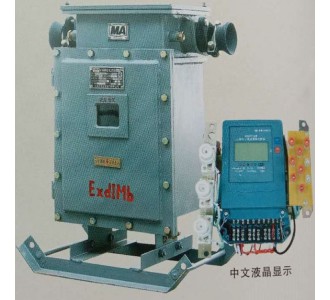

DBB-200/1140（660） DBB-400/1140(660)礦用隔爆型電度表箱
一、使用范圍及工作條件
1、DBB礦用隔爆型電度表箱（以下簡稱電度表箱）主要用于煤礦井下或其他周圍介
質中含有爆炸性氣體（甲烷）的工業企業中，供交流電壓至1140V電流至400A電力系統
積算有功功率或無功功率的電能之用
2、電度表箱在下列條件下能可靠工作
a、海拔不超過1000m,周圍環境壓力為80-110kPa;
b、周圍空氣環境溫度為-5℃—+40℃；
c、周圍空氣相對濕度不大于95%（+25℃）；
d、在有甲烷混合物及煤塵爆炸危險的煤礦井下；
e、無劇烈震動、顛簸；
f、與水平面的安裝傾斜度在2°以下的環境中；
g、防止水或其他液體侵入起動器內部；
h、無破壞金屬及絕緣的氣體和蒸汽的環境中；
二、型式、技術特點及結構：
電度表主要技術特點
表計量功能
1）、分時計量有功正、反向電能（有功計量方式和設置）。
2）、分時計量有功極大需量及發生時間，并存儲其數據。
復費率功能
3）、功率因數實時顯示
4）、高亮度LCD（中文）顯示：可實現分時段（峰、平、谷）對電量、電費進行記錄
、統計與打印報表
通訊功能
1）、電表可同時通過RS485接口和紅外線進行通訊。真正實現兩方面通訊而互不干擾
，其中RS485接口通訊率為1200~9600bps可選，紅外通訊口通訊率為1200bqs，當通訊
線路中斷時，不影響正常計量。
2）、RS485接口與電表內部實行電氣隔離，并設計防雷擊電路
輸出功能
1）、具有有功脈沖輸出功能。
2）、具有無功脈沖輸出功能。
3）、具有1HZ時鐘信號輸出，
事件記錄功能
1）、可記錄電表運行時間
2）、實時測量A、B、C三相電壓、電流、功率有效查及當前功率
主要技術指標
準確度等級：1級
互比電壓：3×220V/380V 3 ×377/100V（三相四線） 3 ×100V 3 ×380V（三相
三線）
額定電源：3×1.5（6）A、3×5（20）A、3×10（40）A、3×15（60）A
3×20（80）A、3×30(100A)
額定頻率：50HZ
起動電流：0.002In
潛動：具有防潛動邏輯設計
功率計算：由于經電壓，電流到互感器接入，則計數器讀數需乘互感器倍率才等于實
際用電度數。如電壓互感器為660/100V電流互感器為200/A，電度表的計數指示值為
3822.5（本月）-3800.3（上月）=22.2度，則實際用電量為：
22.2×660/100×200/5=5860.8度
電度表箱結構與外形：
電度表箱有隔爆接線箱和隔爆主體組成防爆外殼，箱門采用螺釘緊固手搖門式結構
，主體內中間裝成電度表，通過觀察窗閱讀電度表記錄數字。右側裝接線板，裝有換
接不同電壓的聯接片，左側裝三只保護電壓回路的熔斷器（內裝6.5×45，1A的玻璃管
熔斷絲）。電度表箱背面裝兩只電壓互感器，兩只串心式電流互感器，套住A，C兩相
主接線柱上。
電度表，電壓互感器，熔斷器，接線板均裝在芯架上，為了便于安裝時調整電度表
垂直位置，支架具有微調機構。
三、使用與維護
4.1正常使用電度表箱，每隔2~3年應定期檢查一次，才能保證準確計度，安裝后停
止事業半年以上的電度表，應重新檢查后再使用。
4.2在拆除電度表時，必須使電流互感器二次回路閉路，按照箱蓋背面的接線圖，
可在接線板上把電流回路的三個接線頭短接，如圖所示，以防止互感器的二次開路。
4.3經檢查后的電度表，裝入表箱后，要做成套運轉試驗。度驗電壓為額定電壓，
電流不小與電度表標定電流的10%（即能使電度表轉動），功率因電源，電度表都應正
向轉動。這表明該臺電度表接線正確。若出現反向轉動則說明某一相接線錯誤，必須
根據接線圖進行更正。
4.4由于電度表箱屬于電氣儀表，在運輸是（特別是運往井下安裝地點），更要注
意。不使電度表受到劇烈振動和沖擊。盡量把箱內電度表拆下，由工作人員隨帶至安
裝地點，在拆卸電度表時，只要把內部固定芯家的四只螺釘，接線板IJ處標號為，2，
3的電流線和熔斷器處A、B、C三相電壓線拆下，即可把整個芯架取出。
四、注意事項
1、搬運過程中，應避免強烈振動，嚴禁翻滾。
2、在使用過程中，不可隨意更改控制控制電器和操作機構的零部件，否則不能保證
產品可靠工作。
3、在對產品隔爆面進行維護時，完工后前門與殼體間的隔爆間隙不得大于0.29mm。
4、隨同產品裝相時供應以下文件：
（1）煤礦安全證書
（2）產品合格證
（3）產品說明書
五、定貨須知：
1、產品型號、名稱
2、額定電流、電壓
3、訂貨數量
