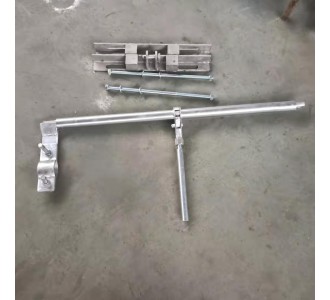

棒式絕緣子更換器

規格型號 CHQ-B

外形尺寸 1050-300*300

適用范圍接觸網檢修

技術參數適用腕臂 60，φ 70 支撐力： 10KN 總重量： 8KG 伸縮量： 150mm

棒式絕緣子更換器是專門用于更換腕臂上棒式絕緣子的新型工具，結構簡單，操作方便，快捷可靠，省時省力。

1、使用前應詳細檢查各轉動部位是否靈活，各連接件是否牢固可靠。

2、使用前搖動手柄，使絲桿最大限度地縮進絲母內。

3、把更換器的底座凹口插入腕臂支座，用專用長螺栓和專用角鋼更換器堅固在支架上。

4、用固定夾板和活動卡板夾緊腕臂，不得打滑。

5、拆除腕臂與絕緣子的連接螺栓。

6、搖動手柄，夾板帶動腕臂上移，使腕臂緩緩脫離絕緣子。

7、拆下被更換的絕緣子。

8、裝入新的棒式絕緣子。

按上述相反的操作順序拆除更換器。

注意事項：

1、絲桿及各轉軸處要涂油脂存放，已防銹蝕損壞。

2、裝卸時要輕拿輕放，防止磕碰，防止絲桿變形，以影響使用。

特點：按材質分有鋁輪和 MC 尼龍輪兩種，樣式分為管式和板式兩種。大直徑放線滑車用途：用于引放單導線、雙分裂導線、四分裂導線（中間輪可用鑄鋼輪或尼龍輪） 特點：適合張力放線。地線放線滑車 ：適用于延放避雷線或跨越的鋼絞線，有鋼質和 MC 尼龍兩種。光纜專用滑車：1)用于展放OPGW復合地線光纜或ADSS自承式光纜在輪槽的底部配有小槽，專為保護光纜而制造； (2)輪子為MC尼龍材料壓鑄成形，放線時不會損壞光纜的外皮；型號：CH-15; 額定負荷(KN):40; 輪外徑(mm):660; 輪底徑(mm):546; 輪寬(mm):90; 適用光纜(mm):Φ5-Φ14.05; 自重(kg):30; 型號：CH-18; 額定負荷(KN):50; 輪外徑(mm):830; 輪底徑(mm):698; 輪寬(mm):110; 適用光纜(mm):Φ15.08-Φ22; 自重(kg):37;
