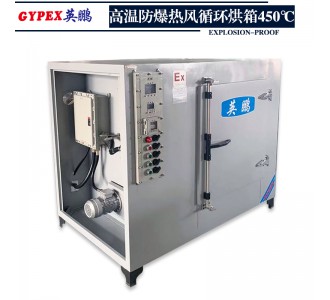

設備名稱：

英鵬防爆干燥箱

電器控制箱位置

左側背包

設備型號：

BYP-070GX-280

工作溫度范圍：℃

RT~450℃

使用電壓：

380V/50HZ

客戶使用情況

產品測試

加熱功率：

12KW/分1組加熱控制

控溫精度/分辨率：℃

±1℃

鼓風功率：

370W/380/50HZ*1

溫度均勻性：℃

±2%℃（空載恒溫狀態下）

1. 規格尺寸：

1-1設備內部尺寸：

550*680*750

（深*寬*高）單位：mm

1-2設備外部尺寸：

750*1040*1180 以實際尺寸為準

（深*寬*高）單位：mm

2. 設備制作材料及方式：（設備使用Q235材質均經過防銹處理。）

2-1設備組成部分：

箱體、風道、進氣、排氣、發熱元件、循環風機、電控系統等

2-2設備外殼材料：

Q235冷鋼板，鈑金折彎、鉚釘、電焊及二氧保護焊、拼接而成。表面噴漆處理

2-3設備外殼框架：

5#角鋼（武鋼）

2-4設備內膽材料：

采用SUS304不銹鋼板，鈑金折彎、鉚釘、螺絲、氬弧焊，拼接而成。（太鋼）

2-5設備內部框架：

采用5#角鐵、5#槽鋼~6#槽鋼鋼焊接而成（武鋼）

2-7設備底部框架：

采用5#角鐵、5#槽鋼~6#槽鋼鋼焊接而成（武鋼）

2-8設備底部

安裝4個鐵腳作為設備的支撐

3. 設備保溫材料及相關標準：

3-1保溫材料

填充材料：100K級高密度超細硅酸鋁玻璃纖維，耐溫850℃。

3-2保溫厚度

各部位按照爐外溫升及節能考慮設計厚度160mm。

3-3導熱系數：

導熱系數為0.0048 ∧m/℃

3-4表面溫升：

按JB5220-91行業保證，工作溫度不超過200℃的干燥箱，表面溫度不大于室溫加25℃.過橋部位溫度偏高點。

4. 涂裝處理方式及材料、顏色：

4-1處理方式：

設備都經過拋光、防銹處理。

4-2涂裝材料：

都使用符合國家規定環保涂裝材料

4-3涂裝材料：

建議使用銀灰色，如有特殊需要請提供色卡編號或顏色。

5. 設備門結構與制作方式：

5-1開門結構：

單開門

5-2開門方式：

從左往右開啟。

5-3制作方式：

1.♦門鎖采用杠桿式拉手。

2.♦大門鉸鏈上下2套。

3. ♦門面板及門框：Q235￡冷鋼板經防銹處理后并接而成。

4. ♦門底板：采用SUS304不銹鋼板折彎、拼接、焊接、磨光處理。

5. ♦門內骨架：Q235￡槽鋼、角鋼、方管等型鋼防銹處理后焊接而成

6. ♦門保溫：高密度優質硅酸鋁棉保溫棉充填而成。

7. ♦門邊采用硅酸鋁棉條作為密封，綠色環保

6.進氣及排氣系統位置：

6-1進氣口

軸孔進氣，位于設備頂部。

6-2排氣口（手動調節）

1個孔徑60mm,并安裝手動調節排氣閥，位于設備頂部。

6-4循環系統：

1.♦送風方式:強制對流水平循環送風.

2. ♦風機功率:370W380V/50HZ*1

7.加熱系統及升溫時間:

7-1加熱元件:

采用覆套式無塵化不銹鋼U型管狀電熱發生器,程一字形排開增大散熱面積，加熱元件功率2KW/件共計6件 ?？傆?/span>12KW，分1組加熱控制。連續使用壽命可達2萬小時以上。獨特的安全型表面低負荷發熱，具有抗氧化，性能穩定，等顯著特點。

7-2數量:

6根

7-3安裝位置:

位于設備側部風道內

7-4 升溫速率

每分鐘升5-8度

8.工作室配置

8-1配置隔板:

工作室內部采用隔板，隔板采用不銹鋼板沖孔，鈑金折彎。

8-2隔板分層

工作室內部分2層。

8-3隔板承重

每層隔板承重30公斤

9.電器配置：（客戶可指定控制電器品牌，價格另議）控制電壓:220V

9-1.溫度控制器

主控采用定值控溫LED/智能/雙數顯/溫度控制儀，控制精度±1℃，帶P.I.D自整定調節，自動恒溫。

9-2.測溫裝置:

二支K型溫度傳感裝置，測溫精確±1%FS。

9-3.時間設定裝置：

HS48S-99.99定時裝置，可人工/自動開關，當溫度到達所設定溫度

時即開始計時，當時間到達所設定范圍后即切斷加熱電源。

9-4.聲光報警裝置:

APT/AD16型聲光報警裝置，設定時間恒溫結束報警提示。

9-5.開關及指示燈:

采用翹板式開關,操作方便,簡單.

9-6.斷路器啟動:

帶漏電保護的斷路器啟動，有效保護所有電器元件。

9-7.負載輸出:

接觸器+SSR固態輸出, 采用SSR模塊。實現精細PID調節控溫。（覆蓋傳統過零觸發時帶來的電流瞬間沖擊大。控制波動大等影響，可使輸出電壓平穩線性變化，根據溫度的誤差大小自動調整輸出功

率大小，使得設備內部溫度更穩定，性能更卓越。）有效的保護電器元器件，使之增加其壽命

9-8.接觸器

采用（全國品牌正泰接觸器）

9-9.二級機械保護:

符合消防之規范

9-10.其它保護:

過載保護,過流保護,缺相保護 ,超溫保護等

10主要電器品牌:   本公司所配置電氣均符合國家標準，采購渠道正規。

序號

   品名

    規格型號

數量

   品牌

1

溫控儀表

92*92

1

廈門宇電

2

超溫保護

72*72

1

正泰

3

熱電偶

K性

2

臺灣WELL

4

熱過載

FX2N-16EX-ES/UL

1

正泰

5

斷路器

4P\40A

1

正泰

6

加熱接觸器

GMC-1810

1

正泰

7

鼓風接觸器

GMC-0910

1

正泰

8

加熱裝置

U型管

6

得克

9

中間繼電器

MY2N-J

1

歐姆龍

10

固態繼電器

60A

1

臺灣臺矽

11

時間繼電器

YW1BV4E11R

1

歐姆龍

12

警報器

Ui600V1th10AYW1L-MF2E20Q4Y

1

正泰

14

開關及指示燈

啟動，停止（RL/GL)

6

天逸

15

電線電纜

一套

1

local
