QBZ-200真空可逆電磁起動器主要適用于具有爆炸性氣體混合物和煤塵的煤礦井下，在交流50Hz、電壓至1140/660(380)V的供電系統中，用于遠距離控制相應頻率和電壓的礦用隔爆型三相鼠籠型感應電動機的起動、停止和反轉之用。起動器的隔離開關具有一定的分斷能力。起動器還具有過載、短路、 斷相、失壓和漏電閉鎖以及過電壓吸收等保護功能。

QBZ-200真空可逆電磁起動器使用環境

a.海拔不超過2000mm；

b.周圍空氣溫度一般為-5℃～+40℃；

c.周圍空氣相對濕度不大于95%（+25℃）；

d.與垂直面的安裝傾斜度不超過15°；

e.在無破壞絕緣的氣體或蒸汽的環境中；

f.在無顯著搖動和沖擊振動的地方；

g.在有防雨雪及滴水的地方；

h.在有瓦斯、煤塵爆炸性氣體混合物的環境；

i.污染等級：3級；

j.安裝類別：Ⅲ類。

QBZ-200真空可逆電磁起動器結構原理

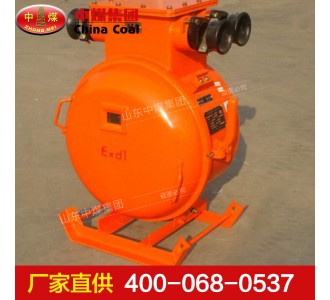

QBZ-200真空可逆電磁起動器由隔爆外殼及裝于殼內的交流真空接觸器、隔離開關、控制按鈕、控制變壓器、JDB保護器、熔斷器及過電壓保護等元件組成。起動器外殼為圓筒形，具有凸出的底和蓋，殼蓋與殼身采用轉蓋止口式結構。外殼上部有一接線箱作引入、引出電纜用。外殼右側裝有操作隔離開關的手柄和就地停止按鈕，并設有可靠的機械聯鎖裝置，該裝置保證當隔離開關閉合時殼蓋打不開，只有按下停止按鈕、分斷主電路、將隔離開關手柄扳到“分”的位置時，才能 用專用工具退出聯鎖桿，打開殼蓋。主腔內兩接觸器間設有可靠的電氣聯鎖，保證兩臺接觸器不能同時吸合。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
