MYP礦用電纜規格定電壓0.66/1.14KV及以礦用移動橡套軟電纜（GB12972.5-91）本產品適用于額定電壓0.66/1.14KV及以下移動設備用銅芯橡皮護套軟電纜。

MYP屏蔽橡套電纜特性

型號 名稱 主要用途

（MY）UY-0.38/0.66 礦用移動橡套軟電纜 額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接

（MYP）UYP-0.38/0.66 礦用移動屏蔽橡套軟電纜 額定電壓為0.38/0.66KV各種井下移動采煤設備的電源連接

（MYP）UYP-0.66/1.14 礦用移動屏蔽橡軟套電纜 額定電壓為0.66/1.14KV各種井下移動采煤設備的電源連接

MYP屏蔽橡套電纜參數

芯數×導體 護套標稱厚度（mm） 電纜外徑 電纜參考重量（kg/km） 標稱截面（mm2） 動力線芯 UC-0.38/0.66 UCP-0.38/0.66

動力線芯 地線芯 絕緣標稱厚度（mm） 最小值 最大值 最小值 最大值 UC UCP

3×4 1×4 1.4 3.5 20.3 23.4 23.7 27.2 670 785

3×6 1×6 1.4 3.5 23 26.4 26.4 30.1 838 927

3×10 1×10 1.6 4 27.5 31.3 30.9 34.7 1292 1400

3×16 1×10 1.6 4 29.6 33.4 33 36.8 1465 1586

3×25 1×16 1.8 4.5 35.6 39.8 39 43.2 2159 2296

3×35 1×16 1.8 4.5 38.7 42.1 42.1 46.3 2596 2783

3×50 1×16 2 5 43.6 47.1 47.1 51.4 3385 3548

3×70 1×25 2 5 49.7 54.4 52.4 57.1 4292 4477

 芯數×導體 電纜外徑 電纜參考重量（kg/km） 標稱截面（mm2） 動力線芯 護套標稱 UC-0.38/0.66

動力線芯 地線芯 絕緣標稱厚度（mm） 厚度（mm） 最小值 最大值

3×10 1×10 1.8 4.5 32.4 36.2 1476

3×16 1×10 1.8 4.5 34.6 38.4 1737

3×25 1×16 2 5 41.4 45.3 2400

3×35 1×16 2 5 44.2 48.4 2857

×350 1×16 2.2 5.5 49.1 53.4 3549

3×70 1×25 2.2 5.5 55.5 60.2 4608

3×95 1×25 2.4 6 61.2 65.9 4608

1、電纜絕緣主線芯之間及主線芯與地線之間的絕緣電阻，換算到+20℃時不低于100MΩ·km。

2、主線芯屏蔽層的過渡電阻換算到20℃時不高于3kΩ。

3、產品標準：MT818.5-1999。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

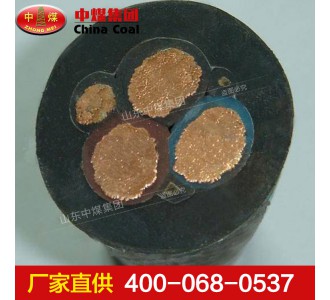

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
