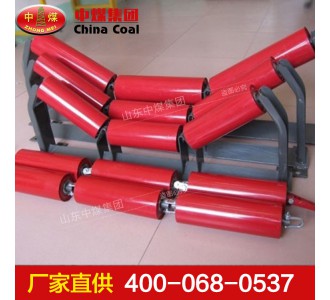

吊掛托輥組的結構特點是其構成托輥之間為柔性聯接，托輥組通過抓手可與槽鋼、鋼管等剛性機架掛接，也可以與鋼絲繩柔性機架掛接。抓手可以是剛性的，也可以是柔性的，其結構不同，成弧特點也不同。承載托輥一般三至五節，節數越多，柔性越好，成弧性也就越好。

吊掛托輥組產品特點

（1）具有極強的對中性。吊掛托輥組各托輥之間為柔性聯接，在帶式輸送機落料中心 不對中或機架兩側安裝高低相差較為懸殊等不利情況下，輸送帶以及其上物料在自身重力作用下能自動歸到輸送機中心線上。且托輥組中托輥節數越多、槽角越大，對中效果越好。

（2）具有很好的耐沖擊性。吊掛托輥組的托輥之間為柔性聯接，托輥間相對位置具有易變性，容易吸收大塊物料的沖擊不可避免的機械振動，適于輸送大塊物料。

（3）具有降低噪音更環保的特點。因其具有吸收機械振動和沖擊的特點而減小輸送噪音。

（4）具有快速拆卸及安裝的特點。與中部機架（無論是剛性的還是柔性的）的聯接均為掛接，因此拆卸方便，更適于在狹小的巷道空間安裝使用。

（5）等長托輥適應帶寬范圍廣。如450mm的托輥，兩節可串成V型托輥組；三節適應帶 寬1000mm-1200mm；四節適應于帶寬1400mm-1600mm；五節適應于帶寬1800mm-2200mm；六節 適應于帶寬2400mm-2600mm。

（6）輸送能力高。輸送帶的彎度角有一個限定值。對于輸送量較大的輸送機，通過固定式帶式輸送機托輥組的安裝 傾角一般不能超過45°，而采用五節吊掛托輥組，托輥兩次側傾，總側傾可達到60°以上。相同帶寬的吊掛式托輥組與固定式托輥組相比，承載能力 大大增加。

（7）相同輥徑軸徑的托輥使用壽命高。對大帶寬用帶式輸送機，當側輥槽角35°時，中間輥受力約70%。以帶寬2200mm為例，普通支架式三節輥托輥組的中輥長800mm，使用壽 命比中輥長600mm的五節吊掛托輥組的使用壽命短半。

該產品已出口美國、法國、加拿大、印尼、越南、澳大利亞、韓國、伊朗等多個國家，獲得客戶的一致好評。Zmjt063

因產品生產批次、具體型號不同，以上圖片僅供參考，詳情可聯系我們的銷售人員進行具體核實。
