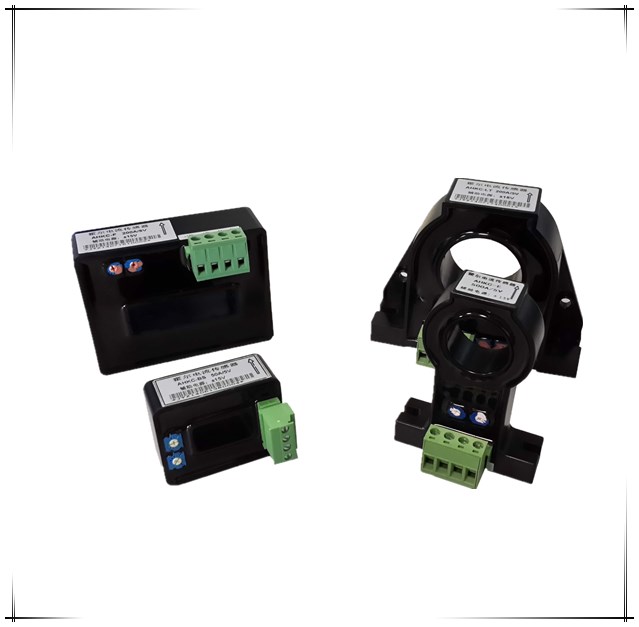

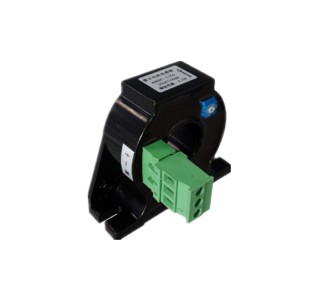

閉環霍爾電流傳感器又叫霍爾磁平衡式電流傳感器，它是在上述原理的基礎，加上了磁平衡原理，即集磁環將原邊電流所產生的磁場聚集后，作用于霍爾元件，使其有電壓信號輸出，經放大輸入到功率放大器，輸出補償電流流經次級補償線圈。級次線圈產生的磁場與原邊電流產生的磁場相反，因而補償了原邊磁場，使霍爾輸出逐漸減小，當原次級磁場相等時，補償電流不再增大，這就是磁平衡原理。這種線路主要由磁電轉換部分、放大電路部分及驅動補償線路部分等組成。

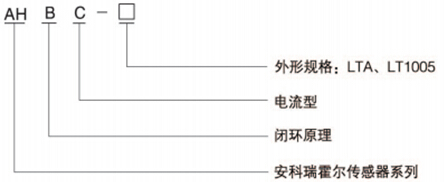

　　1 型號說明

　　2 規格尺寸

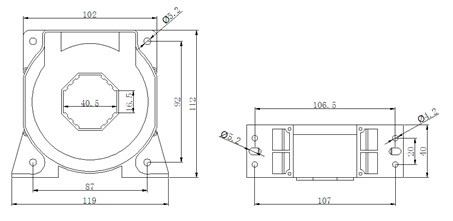

　　2.1 AHBC-LTA外形尺寸

　　2.2 AHBC-LT1005外形尺寸

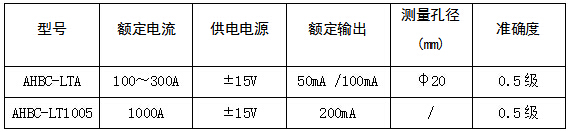

　　3 規格參數對照表

　　注:輸入電流交直流均可測量，訂貨時請注明。

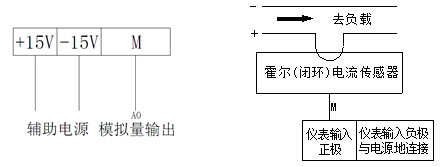

　　4 接線方式

　　接線端子定義

　　注：①模擬量輸出地需要和電源地連接。

　　        ②請選擇正確的電流流入方向。
