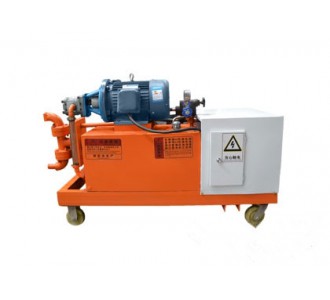

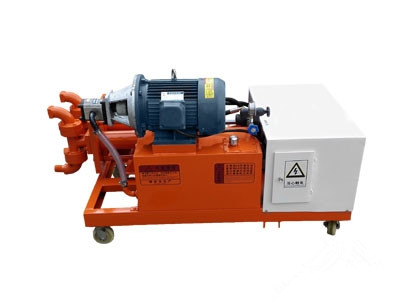

主要構造：該系列注漿泵由電動機、柱塞油泵、溢流閥、液壓換向閥塊、油缸、工作缸、混合器以及油箱、散熱器、油濾器、進排閥和電控箱等部件組成。

　　工作原理：電動機直接驅動柱塞油泵，齒輪油泵輸出的高壓油液經溢流閥（可調整需要的壓力，調整壓力是需要把混合器球閥關閉）進入液壓換向閥塊，由液壓換向閥塊控制油缸做往復運動，由于油缸與工作缸是 同步運動，又因工作缸的缸徑行程都與油缸相同，所以工作缸的排量和壓力基本與油缸相近，工作缸的兩端各有一套吸漿閥和排漿閥，雙缸泵可以吸排同一種漿液，也可以分別吸排兩種不同的漿液。附件“混合器”用戶可以根據實際情況應用。
