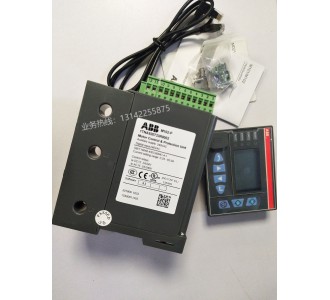

ABBM101 / M102 馬達管理中心——

                              ABB授權代理 產品價格優勢
產品概述 ：根據最小線電流和最大線電流的比值判斷是否啟動三相不平衡保護。該功能應設定相關參數，如報警值、脫扣值、脫扣延時 時間等。保護動作可為延時脫扣或只報警不脫扣。

堵轉保護 ：根據最大線電流測量值和電機額定電流的比值判斷是否啟動堵轉保護，該功能應設定相關參數，如脫扣值和脫扣延時時間。 保護動作為延時脫扣。

欠電壓保護 ：主電路電壓低于整定值時啟動低電壓保護，該功能應設定其它參數，如報警值、脫扣值、脫扣延時時間等。保護動作為延時脫扣。

自動重起動 : 在電壓突降后，按電壓重新恢復時的不同情況，M102 裝置可讓電機以不同的方式重起動。自動重起動的情況可 以分為以下三種 :

－電壓在自動重合閘時間（需預先設定）之前恢復，自動重起動將立即執行；

－電壓恢復發生在自動重合閘時間（需預先設定）過后但仍在最長欠壓時間（需預先設定）之前，M102 裝置按 電機順序起動執行。即電機自動重起動將在分組順序起動延時時間（可調）過后開始。

－電壓恢復發生在最長欠壓時間（需預先設定）之后，M102 裝置將不會執行重新啟動。

M102 裝置的自動重起動功能可以按「標準型」與「增強型」兩類選配。標準型即按上述情況執行；增強型除了標準型的功能 外，還完善了第四種情況 : －若兩次發生電壓突降情況之間的間隔在 1 秒之內，并且每次發生的時間不超過 200 毫秒，M102 裝置將執行 電機順序起動。即電機自動重起動將在分組順序起動延時時間（可調）過后開始。 自動重起動功能可以有效地保護瞬時電壓跌落對電機運行的干擾

電機熱保護（PTC） ：通過對預埋于電機繞組中的 PTC 熱敏電阻阻值的檢測來實現保護，可超限值延時脫扣或瞬時脫扣。

起動次數限制保護 ：電動機起動次數限制是通過限制電動機在一定的時間間隔內的起動次數來保護電動機，防止電動機頻繁起動。當起動次數到 達預設值時，新的起動將被禁止。

產品型號 產品描述 DI 及裝置 工作電源

電流范圍 通訊方式 物料號

M101-M with MD21 24VDC M101-M 帶 MD21 操作面板及 1.2 米連接電纜 24VDC 0.24-63.0 A Modbus-RTU 10136202

M101-M with MD31 24VDC M101-M 帶 MD31 操作面板及 1.2 米連接電纜 24VDC 10136203

M101-M with MD21 110VAC M101-M 帶 MD21 操作面板及 1.2 米連接電纜 110VAC 10136204

M101-M with MD31 110VAC M101-M 帶 MD31 操作面板及 1.2 米連接電纜 110VAC 10136205

M101-M with MD21 240VAC M101-M 帶 MD21 操作面板及 1.2 米連接電纜 240VAC 10136206

M101-M with MD31 240VAC M101-M 帶 MD31 操作面板及 1.2 米連接電纜 240VAC 10136207

M102-M with MD21 24VDC M102-M 帶 MD21 操作面板及 1.2 米連接電纜 24VDC 0.24-63.0 A Modbus-RTU 10136208

M102-M with MD31 24VDC M102-M 帶 MD31 操作面板及 1.2 米連接電纜 24VDC 10136209

M102-M with MD21 110VAC M102-M 帶 MD21 操作面板及 1.2 米連接電纜 110VAC 10136210

M102-M with MD31 110VAC M102-M 帶 MD31 操作面板及 1.2 米連接電纜 110VAC 10136211

M102-M with MD21 240VAC M102-M 帶 MD21 操作面板及 1.2 米連接電纜 240VAC 10136212

M102-M with MD31 240VAC M102-M 帶 MD31 操作面板及 1.2 米連接電纜 240VAC 10136213

M101-P with MD21 24VDC M101-P 帶 MD21 操作面板及 1.2 米連接電纜 24VDC 0.24-63.0 A Profibus DPV0/DPV1 10136214

M101-P with MD31 24VDC M101-P 帶 MD31 操作面板及 1.2 米連接電纜 24VDC 10136215

M101-P with MD21 110VAC M101-P 帶 MD21 操作面板及 1.2 米連接電纜 110VAC 10136216

M101-P with MD31 110VAC M101-P 帶 MD31 操作面板及 1.2 米連接電纜 110VAC 10136217

M101-P with MD21 240VAC M101-P 帶 MD21 操作面板及 1.2 米連接電纜 240VAC 10136218

M101-P with MD31 240VAC M101-P 帶 MD31 操作面板及 1.2 米連接電纜 240VAC 10136219

M102-P with MD21 24VDC M102-P 帶 MD21 操作面板及 1.2 米連接電纜 24VDC 0.24-63.0 A Profibus DPV0/DPV1 10136220

M102-P with MD31 24VDC M102-P 帶 MD31 操作面板及 1.2 米連接電纜 24VDC 10136221

M102-P with MD21 110VAC M102-P 帶 MD21 操作面板及 1.2 米連接電纜 110VAC 10136222

M102-P with MD31 110VAC M102-P 帶 MD31 操作面板及 1.2 米連接電纜 110VAC 10136223

M102-P with MD21 240VAC M102-P 帶 MD21 操作面板及 1.2 米連接電纜 240VAC 10136224

M102-P with MD31 240VAC M102-P 帶 MD31 操作面板及 1.2 米連接電纜 240VAC 10136225

TK201 參數設置電纜 , 附贈設置軟件包 10136228

LNG35 1A LNG 零序電流互感器（M10X 附件，實現接地故障保護） 10035298

LNG35 5A 10011484

LNG70 1A 10035299

LNG70 5A 10011485

LNG105 1A 10035297

LNG105 5A 10011486
