型號：BM300、IM300-U、IM300-I、IM301、IM302、IM303、EM400-T

操作手冊

1. 概述

1.1. BM300 功能

BM300三相電力智能監控儀表是用于中低壓系統（6～35kV和0.4kV）的智能化裝置，具有

強大的數據采集、處理功能，可實現基本單回路交流電參量的測量和計算、電能累計功能。

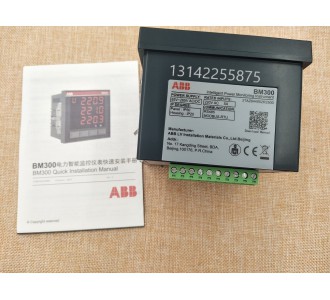

BM300提供通訊接口，支持RS485接口MODBUS通訊協議，與計算機監控系統連接。裝置外形如

圖1.1.1 所示。

1.2. BM300 的特點

1.2.1. BM300 具有強大的數據采集和處理功能

l 支持三相三線制和三相四線制可選功能，具有三相電壓、三相電流、總有功功率、總

無功功率、各相的有功及無功功率、功率因數、各相的功率因數、系統頻率、總有功

電度、總無功電度、各相的有功電度和無功電度的測量與計算功能。

l 可當?shù)夭榭匆粭l回路的各種電參量、運行狀態等；可查看或設定運行參數。

1.2.2. 安全性高，可靠性好

BM300 在設計過程中采用了多種抗干擾措施，能夠在電力系統環境中穩定運行。靜電

放電抗擾符合 3 級；電快速瞬變脈沖群抗擾性符合 3 級；浪涌抗擾符合 3 級；面板防護

等級符合 IP50，殼體防護等級符合 IP20。

1.2.3. 體積小，安裝方便

BM300 外形尺寸符合 DIN96×96 標準，殼體深度為 60mm，采用自鎖面板式安裝機構，

無需螺絲固定即可安裝。小巧的外形和簡潔的安裝方式使 BM300 的拆裝非常方便。

1.2.4. 系統接線方便靈活

系統接線方式有三相四線制 3CT(3P4W/3PT+3CT)、三相四線制 1CT(3P4W/3PT+1CT)、三

相三線制 3CT(3P3W/3PT+3CT) 、三相三線制 2CT(3P3W/3PT+2CT)、三相三線制

1CT(3P3W/3PT+1CT)。

1.2.5. 顯示直觀、操作簡便

高亮度 LED 顯示可以實時顯示多項信息，操作方式人性化，操作者可在短時間內掌握，

閱讀數據和參數設置等操作簡單易行。

1.2.6. BM300 的應用領域

中、低壓變配電自動化、智能型開關柜、負控系統、工業自動化、樓宇自動化、能源

管理系統。

2. 安裝接線與配置

本章詳述 BM300 的安裝方法、接線和配置，在安裝前請仔細閱讀
