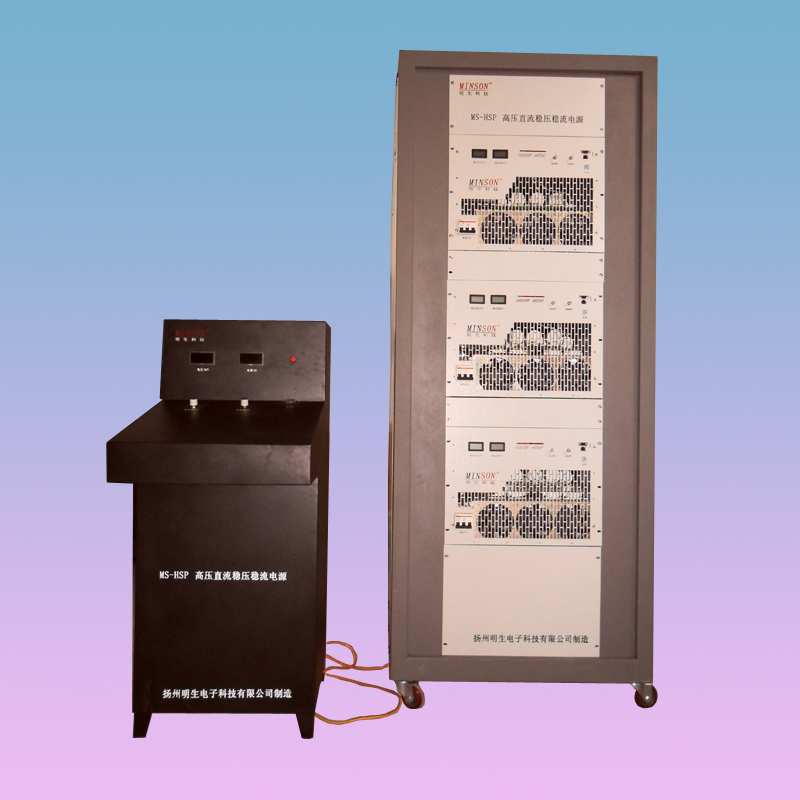

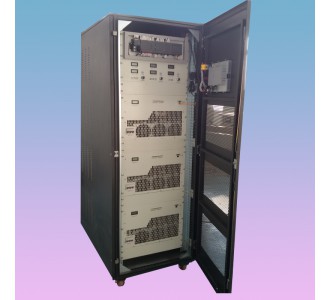

MS-SPH型特種直流高壓開關電源產品介紹
一、產品介紹
1、設計理念
先進的模塊化的設計理念使得功率輸出的擴展變得十分便捷。模塊間可以實現并聯、串聯和多級輸出負載等多種操作。該設計理念基于多級功率模塊的無主從串并聯技術，能夠實現多個模塊以相同電壓和功率并聯運行或者使多個模塊以相同電流和功率串聯運行，從而實現低壓大功率或高壓大功率的輸出。
2、模塊簡介
單模塊的設計，在直流應用領域極具創新性和高性能。模塊使用高頻軟開關技術，具有完備的恒壓、恒流和恒功率控制模式。該系列產品體積小，效率高，靈活性高，適合配置于標準機柜，便于集中控制。
模塊的控制、采樣和通訊都采用了高性能數字信號處理器。數字化系統實現了輸出的高精度、可重復性及高可靠性，可以對負載實現可編程控制。數字化的調節和多種接口的設計使得該模塊的控制多樣化（可上接PLC、計算機等）。
3、產品簡介
多機串并聯后的大功率電源除具有MS-SP大功率電源的特性外，還具有輸出電壓高的特點，我們可根據客戶的要求制造出超高電壓（最高可達100kV）的電源，且功率可達1000KW，電壓電流均可連續可調，可長期滿載連續穩定的工作。此電源可應用在國防上高尖端的試驗、氣體放電、真空鍍膜、高壓電子管的測試老化、高壓，也可應用在其它電子元件的測試老化上。由于本電源輸出電壓較高，在未作特別要求的情況下，一般將輸出負端子與機殼即地線連接，確保使用者的人身安全。
二、性能特點
1、規格范圍：近300種規格，輸出電壓1000-100kV、輸出電流0-200A、輸出功率0-1000kW之內任選
2、恒壓恒流：電壓值從5%－100%額定值連續可調電流從零至額定值連續可調，恒壓恒流自動轉換
3、過壓保護：電壓保護值0－110%額定值連續可調，電源輸出電壓超過電壓保護值時將跳閘保護
4、短路保護：額定電壓2KV以上短路跳閘保護（可根據用戶的要求定制可短路保護可自動回復的高壓電源）
5、過載保護：電源或負載出現故障，輸出電流超過額定值1.3倍時，電源跳閘保護
6、短路報警：當輸出短路時，電源聲光報警（選配）
7、自動放電：供容性負載關機放電用（選配）
8、輸出顯示：電壓、電流同時LED數碼管顯示（標配）
9、脈沖工作：可配時間控制器構成脈沖電源（選配）
10、智能化：可與計算機連接，組成計算機控制的智能型電源（選配）
11、模擬信號接口：用戶可用0~5V或4~20mA信號控制電源的輸出電壓和電流（選配）
三、應用范圍
1、大專院校，科研院所實驗室，電器產品檢測、調試
2、電子產品檢測、老化、氣體放電、氣體除塵、真空電鍍。如：電鍍電源、濺射鍍膜電源等。
3、用于電子元器件的例行試驗
4、速調管、磁控管、電子槍試驗供電、X射頻測試電源
5、高壓電容器充電電源
6、整機老練以及其它一切需要使用高電壓輸出的場合
四、技術參數
1、單模塊參數
|
功率范圍 |
0-32KW |
|
輸入 |
線電壓：3*360~440VAC 頻率：48~62HZ 主連線類型：3L+PE |
|
體積 |
19寸標準機箱 |
|
操作模式 |
電壓調節模式（CV） 0~100% Umax 電流調節模式（CC） 0~100% Imax 功率調節模式（CP） 5~100% Pmax |
|
控制準確度 |
基準精度-CV 0.1% 基準精度-CC 0.3% 負載調整率-CV ±0.1% 電源調整率-CV ±0.1% |
|
瞬態響應時間 |
負載調整響應時間-CV 2ms 設定值跟蹤響應時間-CV 2ms |
|
輸出紋波及噪音 |
50HZ~1MHZ Vrms <0.5% |
2、整機參數
|
1、輸入輸出 |
輸入：交流單相三相380V±10% 50Hz/60Hz±10% 輸出：直流穩壓穩流 |
|
2、輸出電壓電流設定 |
十圈電位器連續可調 |
|
3、輸出電壓調節范圍 |
5%~額定電壓值連續可調 |
|
4、輸出電流調節范圍 |
1%~額定電流值連續可調 |
|
5、穩壓精度 |
源效應：≤0.1%額定值（僅由于輸入源電壓變化±10%時引起的輸出電壓變化率） 時漂：≤0.2%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率） 溫漂：≤0.5‰/℃±2個字（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率） 負載效應：≤0.1%額定值+0.1V（僅由于輸出電流從零至額定值變化時引起的輸出電壓變化率） |
|
6、穩流精度 |
源效應：≤0.1%額定值（僅由于輸入源電壓變化±10%時引起的輸出電壓變化率） 時漂：≤0.2%額定值（僅由于電源連續工作時間大于8小時時引起的輸出電壓變化率） 溫漂：≤0.5‰/℃±2個字（僅由于在電源使用環境溫度范圍內，由環境溫度變化引起的輸出電壓變化率） 負載效應：≤0.5%額定值+0.01A（僅由于輸出電壓從零至額定值變化時引起的輸出電流變化率） |
|
7、紋波（r.m.s） |
≤1%額定值+10mV（80%~100%額定輸出時測量） |
|
8、效率 |
≥90% |
|
9、保護方式 |
過壓、過流、短路、過熱、缺相自動保護 |
|
10、短路保護 |
嚴禁人為短路可短路開機 |
|
11、工作方式 |
長期滿負荷連續工作 |
|
12、電壓電流顯示方式 |
LED數碼管顯示 |
|
13、電壓電流顯示分辨率 |
1V;0.01A |
|
14、整機電壓、電流表誤差 |
≤±1%±1個字（計量范圍5％~100％額定值） |
|
15、開機沖擊 |
≤2%額定電壓 |
|
16、瞬態響應時間 |
≤20ms |
|
17、電源適用負載特性 |
用戶要求（注：如用戶未有正式特別要求本電源上述指標的測量負載為阻性負載） |
|
18、環境條件 |
使用場所：僅在室內使用 溫 度：-40℃～50℃ 空氣濕度：≤80% |
|
19、發貨配件 |
企業標配（說明書1份、發貨單1份、保險絲易損件1整套） |
|
20、機箱尺寸及重量 |
mm X mm X mm 約 Kg |
|
21、特殊功能要求 |
|
五、選型參考
|
輸出電壓（KVDC） |
輸出功率（KW） |
輸出電流（A） |
型號 |
|
2 |
30~1000 |
0~100 |
MS-SPH-202 |
|
5 |
30~1000 |
0~100 |
MS-SPH-502 |
|
10 |
30~1000 |
0~50 |
MS-SPH-103 |
|
20 |
30~1000 |
0~35 |
MS-SPH-203 |
|
30 |
30~1000 |
0~30 |
MS-SPH-303 |
|
50 |
30~1000 |
0~20 |
MS-SPH-503 |
|
70 |
30~1000 |
0~15 |
MS-SPH-703 |
|
80 |
30~1000 |
0~10 |
MS-SPH-803 |
|
100 |
30~1000 |
0~10 |
MS-SPH-104 |
六：訂貨信息
請說明輸出最高電壓，最大電流值。也可依照您的規格要求定制電源（無需定制費)您可以去揚州明生電源網咨詢或致電公司銷售熱線：，我們將針對您的規格要求作詳細的技術指標和報價單供您參考。恭候您的垂詢!
?
