隨著生活水平的不斷提高和科技的發展，旋轉自動門廣泛的應用在樓宇自動化中。又美觀使用，還為人們的是帶來方面便。因此，要保證自動門安全有效的工作，針對控制要求設計合理的旋轉門控制系統就很有實際價值和現實意義。
本設計利用可編程序控制器（PLC）和變頻器等設計了針對三面自動旋轉門的控制系統。設計中根據控制原理和設計要求確定了系統的設計方案，給出了結構框圖、電氣原理圖。針對每個環節進行具體設計，對主控芯片、變頻器、傳感器等進行參數選擇，給出傳感器的連接電路和信號分析，系統通過主控芯片雨各種傳感器的連接，對控制信號進行檢測和分析，并利用扁平起調節電視機實現對旋轉門的控制。
旋轉門控制系統實現了對門的自動停止、自動定位。速度調節、安全智能和夜間閉鎖等功能。另外針對不同人群的需要才卻徐昂硬的措施是整個系統顯得更加人性化。

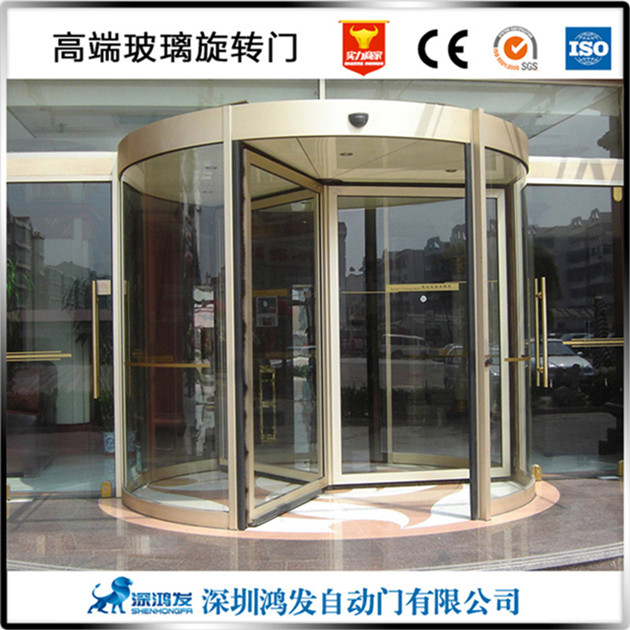

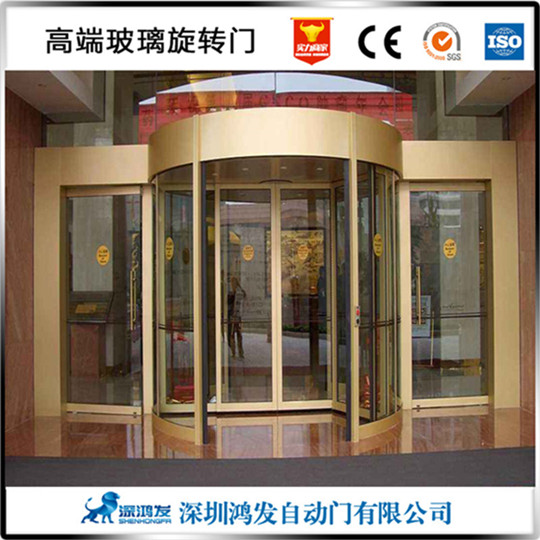

武漢高端玻璃旋轉自動門潛江玻璃旋轉門生產廠家價格美麗質量優

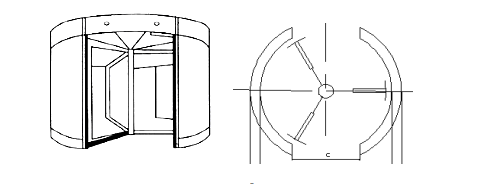

一、框架總成
分為固定部分和旋轉部分，均由鋁型材框架和玻璃等組成。立柱、曲壁、門扉一般采用高強度鋁合金型材，結構簡潔，精密牢固。采用中心門軸結構安裝和驅動旋轉門體設計，每扉門三面安裝密封毛條與地面天花及曲壁緊密接觸，使門扉在任何位置均處于密閉狀態;門扉玻璃采用（3+3）夾膠玻璃或6mm厚鋼化玻璃，曲壁玻璃一般采用（4+4）夾膠玻璃，安全可靠。
二、驅動系統
由一個三相交流電機提供動力，用減速器帶動中心門軸驅動。
三、控制系統
由可編程控制器PLC、變頻器、功能開關組成。
四、檢測系統
由紅外傳感器實現有無人自動檢測，自動對電機啟停進行操作。
五、安全系統
主要有接觸和非接觸安全感應器。旋轉門入口立柱均裝有安全膠條，防止行人夾傷，自動門入口右側立柱膠條內裝有內藏式防夾感應器，如受擠壓門扉即馬上停止運轉。膠條恢復正常，門扉則自動轉動;每扇門扉底邊膠條內裝有內藏式防碰感應器，碰到物體或行人門扉立即停止運轉。膠條恢復正常，門扉則自動轉動。
?
