環氧瀝青漆在涂層中基本處于平行緊密排列，形成層層屏障，對基材起到長期保護作用，具有防銹防腐能力強，性能穩定，遮蓋力強，漆膜平整、堅韌、封閉性好，抗滲性能強的特點，具有良好的附著力和耐熱、耐水、耐堿、耐化學腐蝕性能 適用于化工、石油設備管道、污水池、罐體等混凝土及金屬結構表面防腐蝕用。煙氣脫硫裝置  優良的耐腐蝕介質的滲透性；受介質、氣體、水蒸氣的滲入遠小于普通玻璃鋼。不容易產生介質擴散，可有效地避免底部腐蝕、鼓包、剝離等物理破壞。形成一道道保護屏障,延緩腐蝕介質透過涂層到達基材表面的時間,從而大大延長了基材的使用壽命，環氧瀝青漆適用于腐蝕條件較惡劣的鋼管、各種鋼結構、儲罐、容器防腐、環保項目中的煙脫硫、脫硝、除塵設備及煙道的內襯層、也適用于各種混凝土結構的防腐、防滲漏及作為耐、防滑層。一、產品說明

該漆是一種雙組分環氧樹脂漆，含有煤瀝青及防銹顏料。有底漆、面漆兩種，

 該涂料在固化劑作用下交聯成膜，形成防腐蝕涂層。該漆具有良好的附著力、硬度，耐酸、堿、鹽、水等介質。

 二、適用范圍

 這種防腐蝕底漆或面漆，可以在高性能涂料配套方案中提供  強的防護作用，適用于輸水管道，水閘、輸油管道等防水要求高的地方。適合新設備的涂覆和原有結構的維修保養。

 三、主要特點

 具有防銹性、耐化學介質腐蝕性、耐海水性和耐久性。具有良好的附著力和耐油性。

 四、技術指標

項目	指標	試驗方法
顏色及外觀	黑棕色，漆膜平整光滑	目測
粘度（涂-4杯），s	≥45	GB/T1723-1993
細度，    um	≤40	GB/T1724-1989
干燥時間，h   表干               實干	≤1 ≤12	GB/T1728-1989
固體含量，%	≥50	GB/T1725-1989
附著力，級	1	GB/T1720-1989
柔韌性，mm	≤1	GB/T1731-1993
耐鹽水性（浸240h）	漆膜無起泡、無剝落、無銹點	GB/T1763-1989
耐10%H2SO4	常溫3個月無變化，色變淺	GB/T1763-1989
耐10%NaOH	常溫3個月無變化，色變淺	GB/T1763-1989

 五、施工方法

1、開桶攪拌：打開桶后將涂料徹底攪拌至桶底無沉積物無色差即可涂覆。

 2、表面處理要求：涂裝金屬表面時，要求噴砂、拋丸除銹達到國標Sa212級，

保持表面干燥、無油污、灰塵等異物，并在8小時內涂裝。

 3、配比：甲：乙=8：1（重量比）。

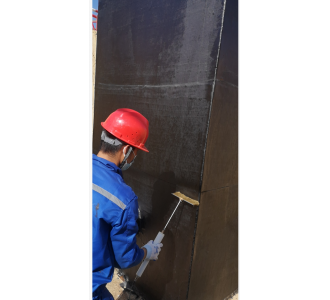

 4、涂裝方法：無氣噴涂、空氣噴涂、刷涂、輥涂均可。

 5、理論涂布率：干膜厚度60~80微米條件下，0.20~0.25公斤/平方米。

 6、稀釋劑用量：根據施工情況可適當添加專用稀釋劑，用量為5~15%。

 7、一道面漆涂裝完工后，須自然固化7天后才能投入使用。如果環境溫度

 低于10℃時，應適當延長。
